2012年 06月 10日

1968 XLH キックスタンド

今日はアイアンスポーツ、キックスタンドのお話。
アイアンスポーツのキックは重く、車体を跨いでキックするのは難しいです。
その為、キックスタンドをかけ車体の右側からキックをするのですが、キックスタンドに負担がかかります。

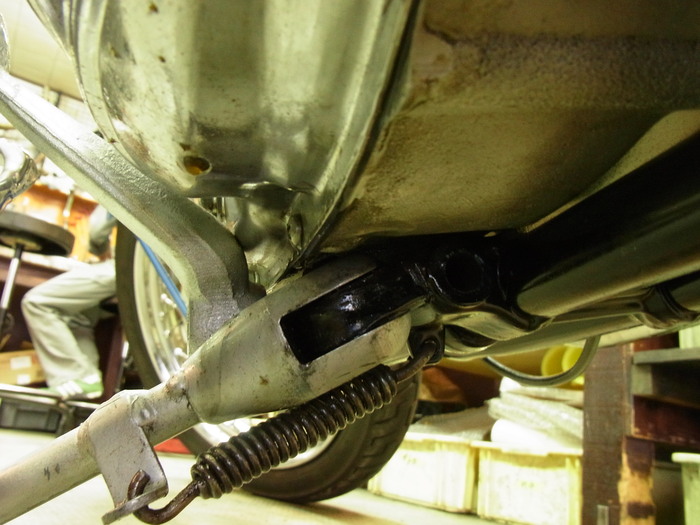

キックの軸部分とクランクケースは非常に近くにあり、ここにガタが出てくるとクランクケースに接触し、最悪クラックが入ってしまいます。
しかしながらここを直すとなるとクランクケースを降ろさなくてはならないので厄介です。

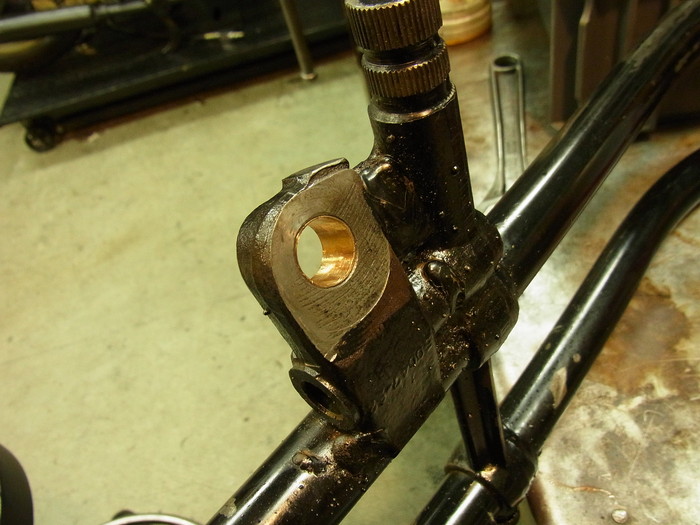

キックスタンドのピン穴は大体楕円になっているので、リーマーで真円拡大。片肉1mmにブッシュをりん青銅で製作し圧入します。

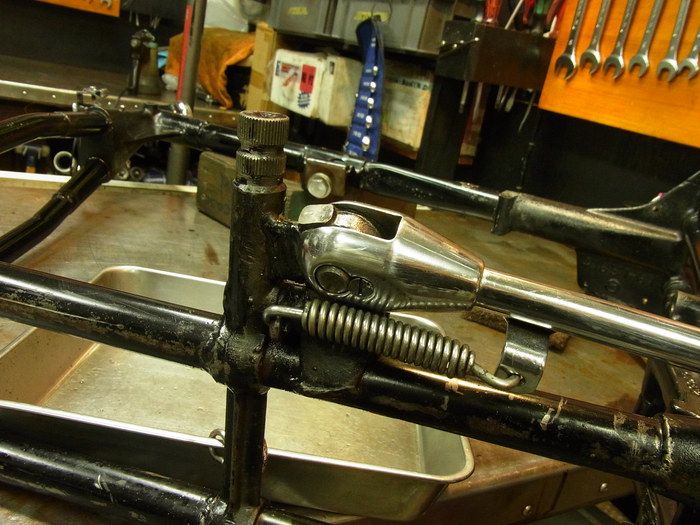

スラストのガタをシム調整をし、ピンを入れ終了。
ガタはガタを呼びどんどん広がっていきます。軸のコの字の部分がひん曲がっている物もありました。
アイアンオーナーの方はお気を付けを。
