2012年 05月 23日

1968XLH スモールエンドブッシュ

今日は1968年ハーレー・XLHのスモールエンドブッシュのお話。

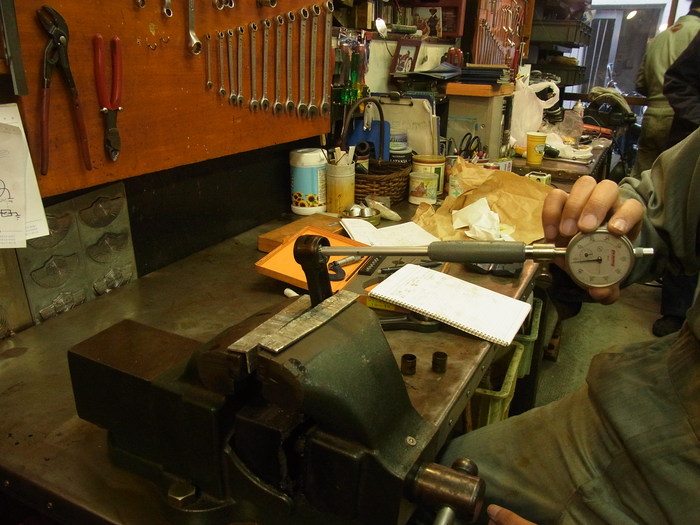

コンロッドスモールエンドの内径を計測し、ブッシュサイズを選択。
スモールエンドブッシュサイズはSTD、+.002”、+.005”、+.010”とあります。
コイツはSTDサイズでいけました。

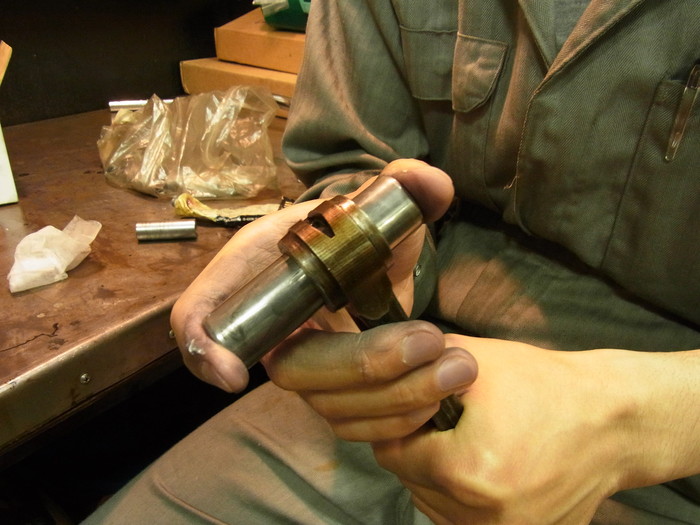

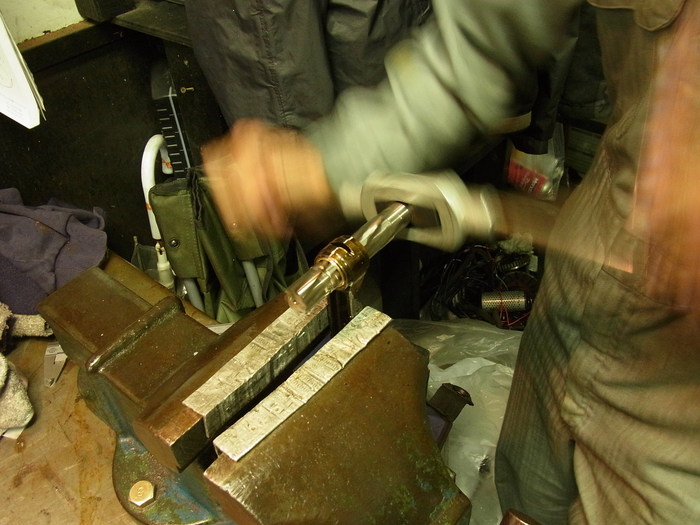

圧入工具を使いブッシュを圧入。

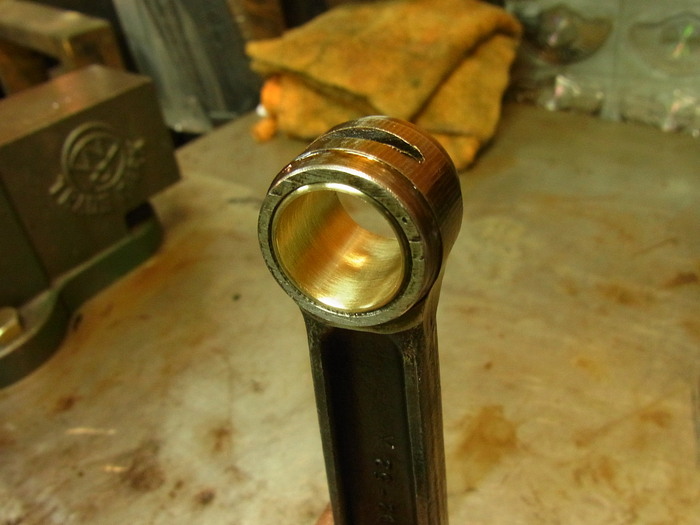

オイル穴がずれないように。

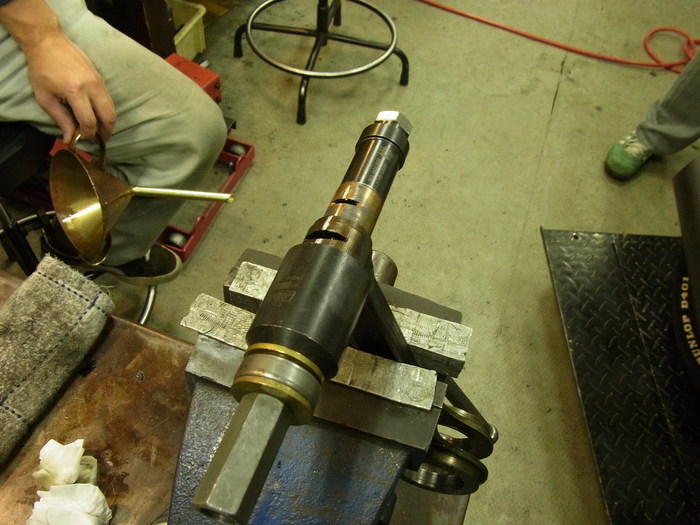

ブッシュ圧入後、そのままではピストンピンは通らないので、リーマーを使って真円拡大するのですが、りん青銅やアルミ青銅のようなブッシュ材は持ちが良い分、刃がすべりなかなか削れてくれません。
しかも熱を持ってしまうとう内側にブッシュが膨張し、リーマーが回らなくなるほどです。
目的サイズのリーマーより下のサイズのリーマーを使い、段々サイズを上げていった方がよいでしょう。
冷却のため切削油をガンガンかけます。
社外のSIFTON製のブッシュはAMPCO45(アルミ青銅)を使っているので大変です。


オイルが無い状態で抵抗が無くスルスル動くき、オイルが付いた状態で自重でピストンピンがヌルーッと落ちるところにします。
微調整はピンを使ってラッピング。


最後にホーニングして完成です。
