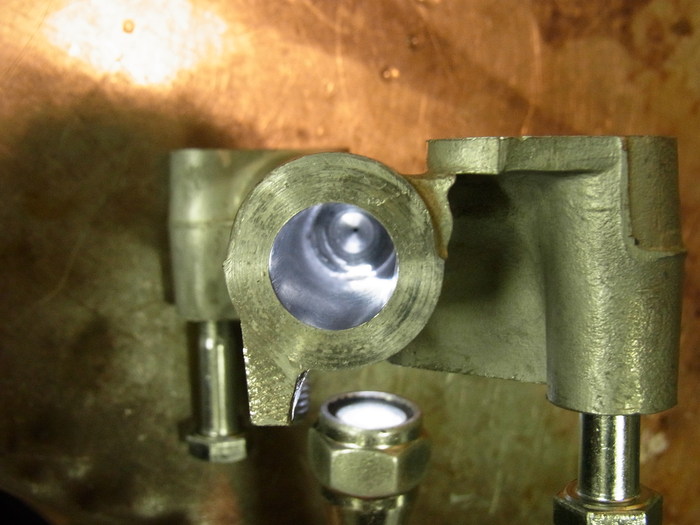

NORTON COMMANDO MKⅢ チェーンテンショナー

今日はノートン・コマンドMKⅢのチェーンチェーンテンショナーについて。



コマンドはMKⅢからセルスターターがつきます。その為、ギアボックスを動かしプライマリーチェーンの張りを調整する以前のモデルと違いチェーンテンショナーが付きます。
セルスターターユニットが付い為のスペースの問題か、メンテナンスフリーにする為か、珍しい油圧チェーンテンショナーなるものが使われています。




油圧と言ってもオイルが圧送される訳ではなく、プライマリーチェーンによったかき上げられたオイルが、ボディー上部のオイルだまりに入り、チェックボールを通って上側のシリンダー内にオイルが入ります。
上側シリンダーと下側シリンダーの間には小さい穴が開いており、プライマリーチェーンが回転することにより、上側のプランジャーがポンピング運動をし、下部シリンダーに油圧がかかり、下側プランジャーが押されプライマリーチェーンを張ります。



問題なのがチェックバルブ(ボール)で、上側プランジャーのアップストローク時に吸われバルブ開きオイルを補充。上側プランジャーのダウンストローク時に圧によりバルブが閉じ油圧がかかるのですが、ある程度のオイルが付くとバルブが開かなくなってしまいます。
バルブが開かなくなると、シリンダ内にオイルが補充されなくなり、油圧がなくなってしまいます。

この問題は、チェックバルブが開く方向にスプリング(圧がかかったときにバルブが閉まるぐらいに弱いもの)
を入れ解消しました。


組んだ後にオイルを補充しましょう。
