2012年 04月 19日

1960 VELOCETTE VIPER タイミングギア2

インターメディエイトギアブッシュとカムギアブッシュのガタがあったので、ブッシュ製作しました。
僕の技術レベル、トリニティーの旋盤では骨が折れる作業です。

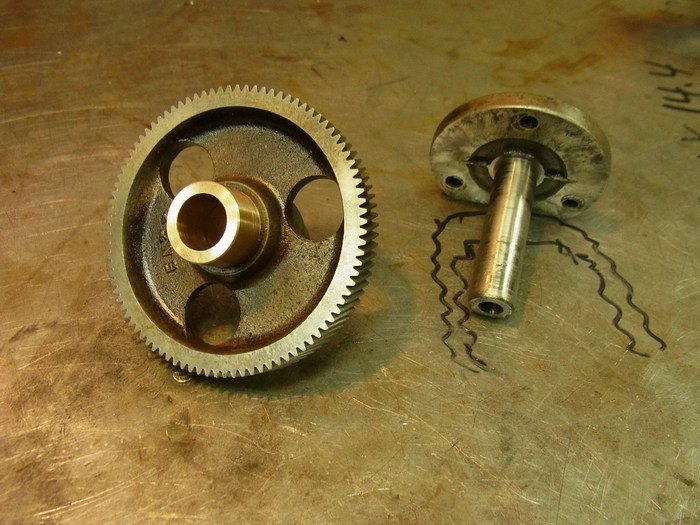

インターメディエイトギアブッシュとインターメディエイトギアスピンドルのクリアランスは0.038mm。
インターメディエイトギアブッシュの長さでスラストクリアランスが変わります。



カムブッシュとカムホイールスピンドルのクリアランスは0.026mm。
戦前のものはカムにオイル穴が開いていますが、戦後のものは省略されています。

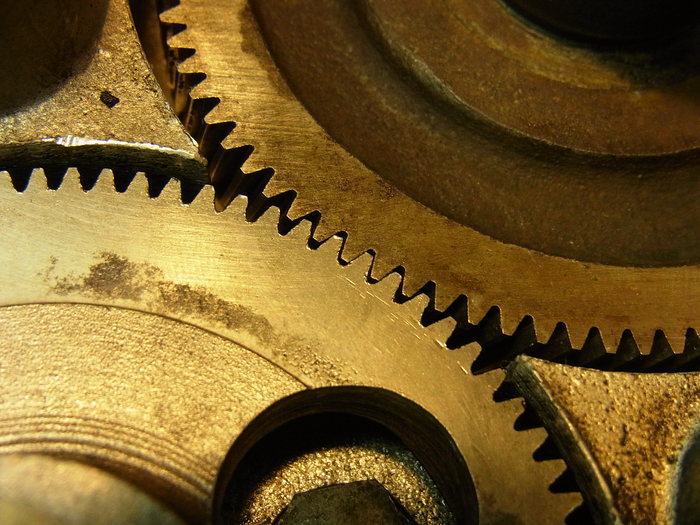

3本のボルトを緩め、インターメディエイトギアスピンドルを動かしギアのバッククラッシュの調整をします。
マニュアルには「ギアとギアの間が最小クリアランスで、どの位置でも自由に回るように調整」とあります。



「こんなとこでどうだー」
ボルトを締めるとどちらかに片寄る、クリアランスが狭すぎると、回転したときに抵抗になる。
なかなかキリのない作業ですね。
