1968XLH バルブスプリング取り付け

今日はハーレー・アイアンスポーツのバルブスプリングのお話。


バルブシートカットをしたことで、バルブスプリングの取り付け長、バルブの突き出し量は変わります。
実際にインナースプリングだけを取り付け、アウタースプリングの取り付け長を測ります。


実測 フロント側 IN 32.9mm EX 33.7mm
    リア側   IN 32.3mm EX 33.2mm
マニュアル 32.5mm


バルブガイドとバルブスプリングカラーの間にシムを入れ、スプリング長を合わせます。

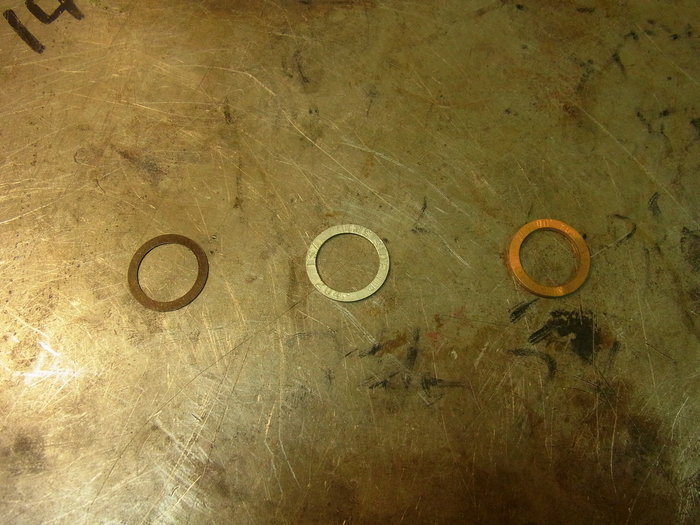

バルブスプリングシムは0.015”、0.03”、0.06”があります。

フロント側 IN、EXに0.015”(0.4mm)のシムを入れ、
実測 フロント側 IN 32.4mm EX 33.2mm
    リア側   IN 32.3mm EX 33.2mm
インテーク同士、エキゾースト同士を合わせてやります。

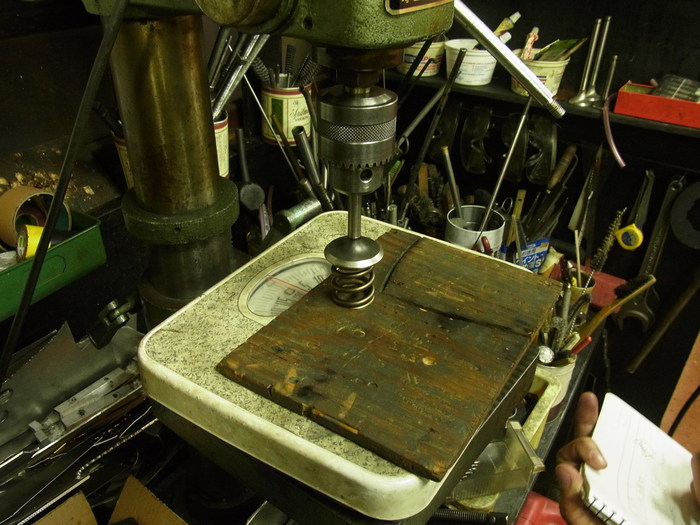

スプリングを取り付け長の数値まで圧縮し、取り付け時のスプリング圧を測ります。
取り付ける4本のスプリングを同じスプリング圧にします。

この作業で両シリンダーヘッドの同調をとってやる訳です。
