2012年 04月 12日

1977NORTON COMMANDO MKⅢ

卒業生のS水さんのノートンコマンドMKⅢ、部分修理です。



今回の修理内容は、

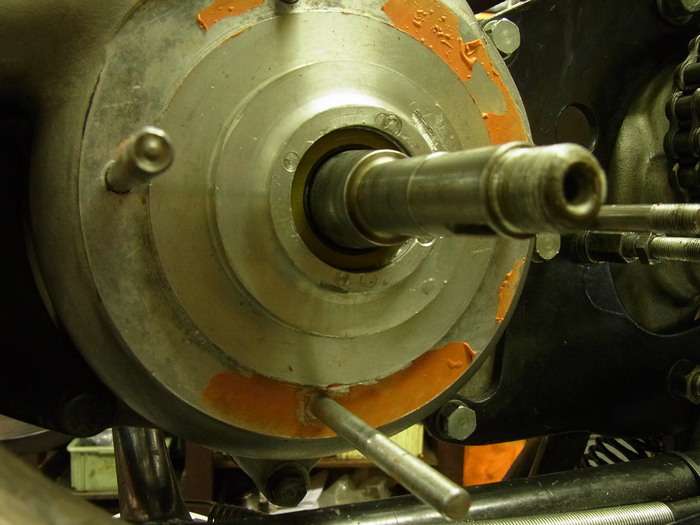

①エンジンスプロケット側のメインシャフトシールからのオイル漏れ。
②停車時に1速に入りづらい(シフトダウンしてもギアが入っていない)




元々何故かメインシャフトシール付ける部分がカシメられていました。
ケースのカシメられていた部分が少々変形し、そこにシールを圧入したためシールメタル部分が変形し入ってしまったのではないだろうか?
実際、シールを計測してみると、変形していました。
ケースのカシメられ変形した部分をヤスリで慣らし、新しいシールを圧入しました。

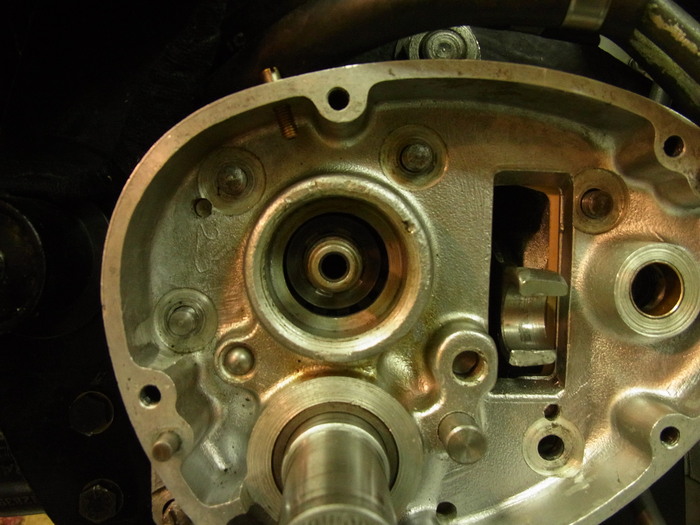

停車時に1速に入りづらい問題は、パウルキャリアー、ラチェットプレートの押し量が少ないのはないか?
シフターカムの溝とシフターフォークの凸部分のガタが多いのではないか?
など疑ってみたものの問題はなさそう。

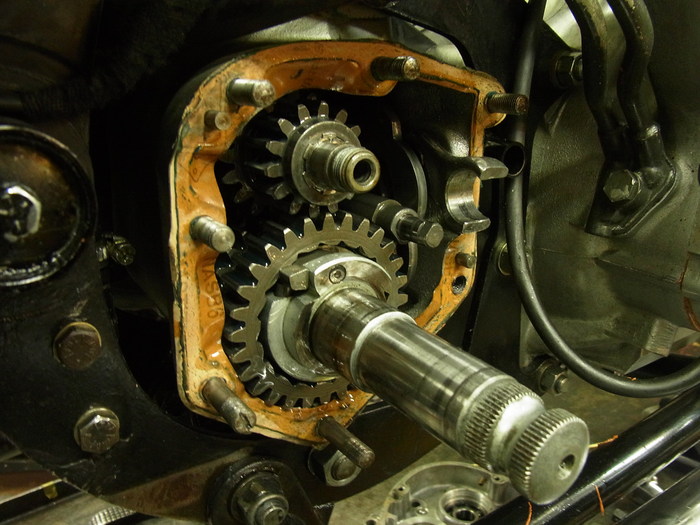

キック側のメインシャフトベアリングを取ってみると、シャフトが随分リア側に片寄っています。

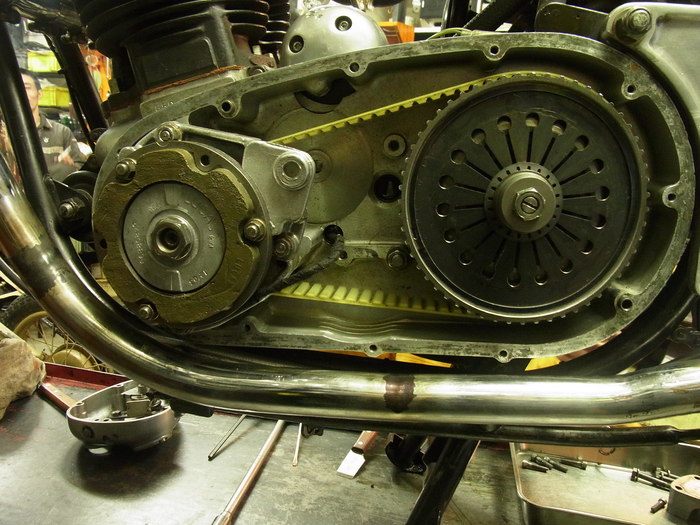

プライマリーチェーンをベルトに交換したこの車両。
ベルトの張り過ぎによりメインシャフトが引っぱられ張られ傾き、停車時に1stギアが入りづらかったのではないだろうか?
コマンドMK3はベルトの張り調整に少々難ありで怪しいです。

なんやかんやで続きはまた次回。
