2012年 04月 09日

1968XLH バルブシートカット&すり合わせ

前回バルブガイドの圧入、リーマー通しをしたアイアンスポーツ。
今日はバルブのシートカット&擦り合せです。

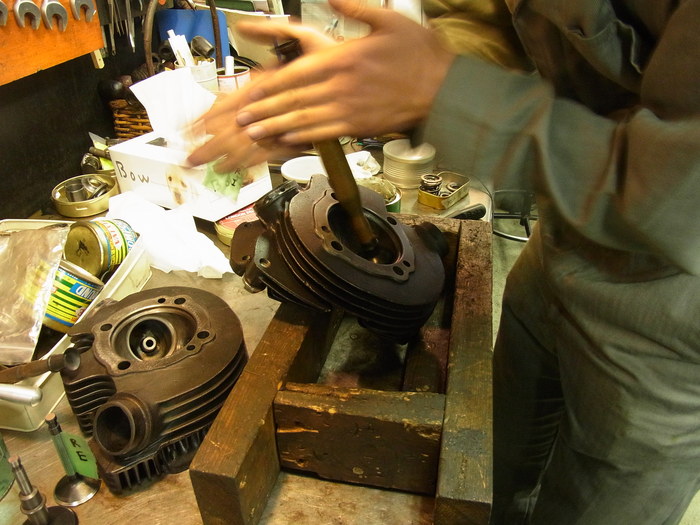

実際に軽く擦り合せをして、バルブシートとバルブの傘の当り面の位置、幅を確認します。
バルブガイドがシート面に対して垂直に圧入出来ていれば、この時点でシート面全周に擦り合います。

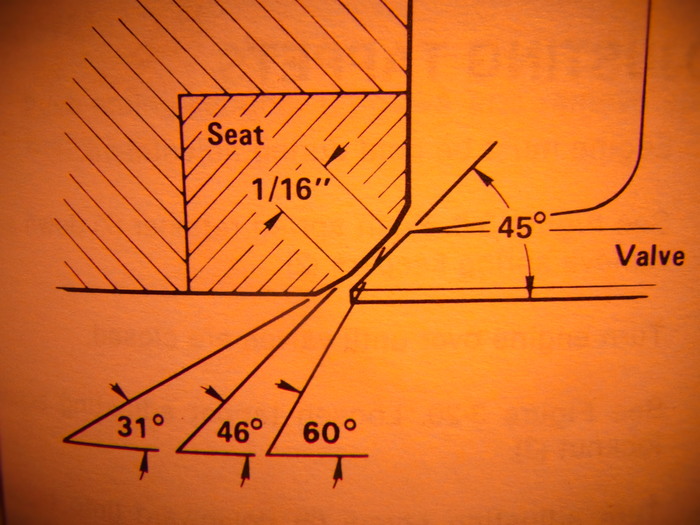

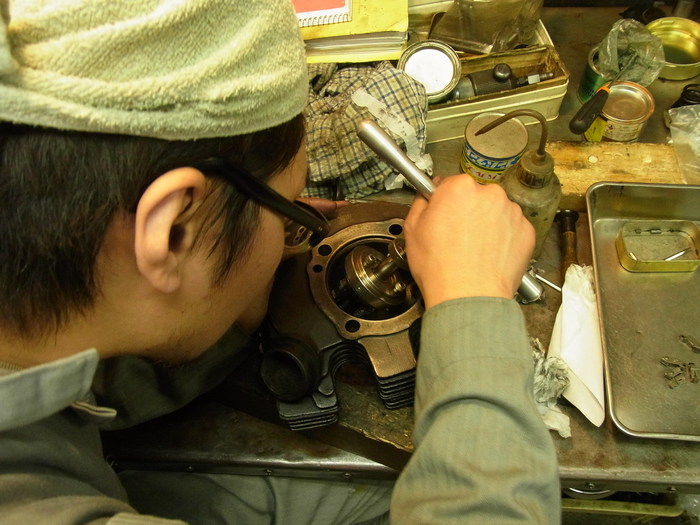

バルブシートとバルブの傘の当り面の位置、幅を確認したところで、シート幅が1.5mm、バルブの傘の真ん中に当り面がくるよう、シートカットします。


コイツは、EX側バルブシートの虫食いが酷かったので45度部分をシートカット。その後シート当り幅が1.5mmになるよう60度部分をカット。
IN側は45度部分は良かったので、シート幅を合わせるため60度部分だけカット。



シートカット後、仕上げの擦り合せ。
ポートに灯油を入れ、合わせ面から漏れてこないかチェックします。
Sさん、渾身の力でバルブを押さえております。漏れなければO.Kです。
