2012年 04月 07日

1960 VELOCETTE VIPER タイミングギア

今日はベロセット・バイパーのタイミングギアのお話。

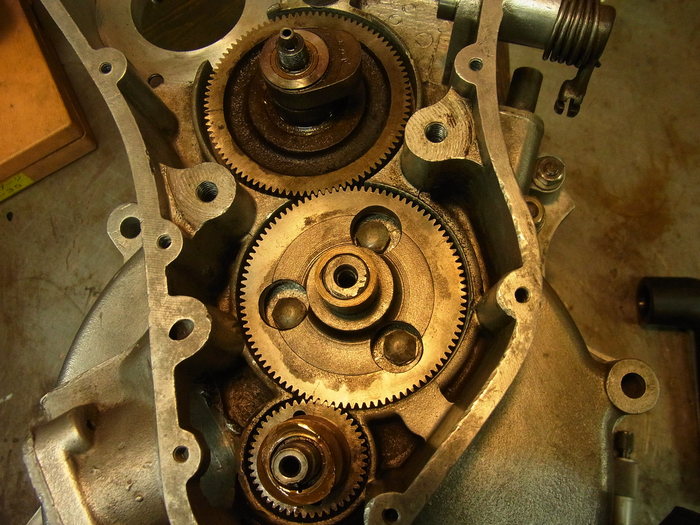

ベロセットのタイミングギアはヘリカルギアになっています。
このヘリカルギアは3種類あり、ギアの角度が15度、11度、16度のものがあります。
ピニオンギアの丁数を数えると解りやすく、
47丁のものは15度か11度。
46丁のものは16度です。
タイミングギアを交換する時はお気を付けを。

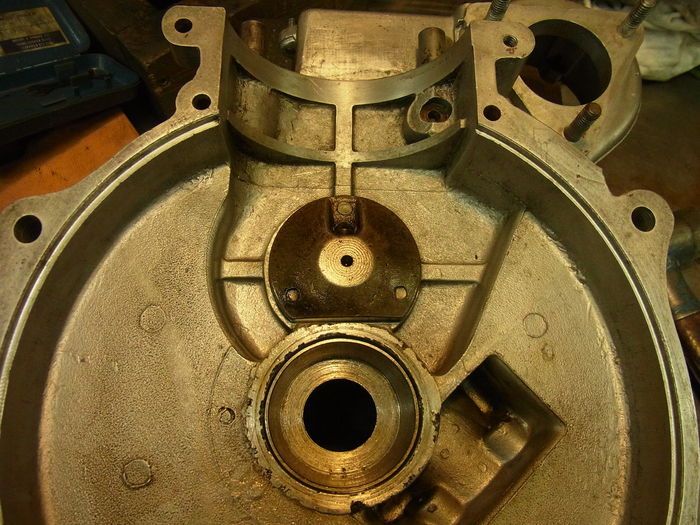

インターメディエイトギアスピンドルを動かし、タイミングギアのバッククラッシュを調整します。
マニュアルには、通常調整する必要はない。ギアとギアの間が最小クリアランスで、どの位置でも自由に回るように調整。と書いてあります。
しかしコイツは、ピニオンギアとインターメディエイトギアのクリアランスが無く、カムギアとのクリアランスが多すぎです。

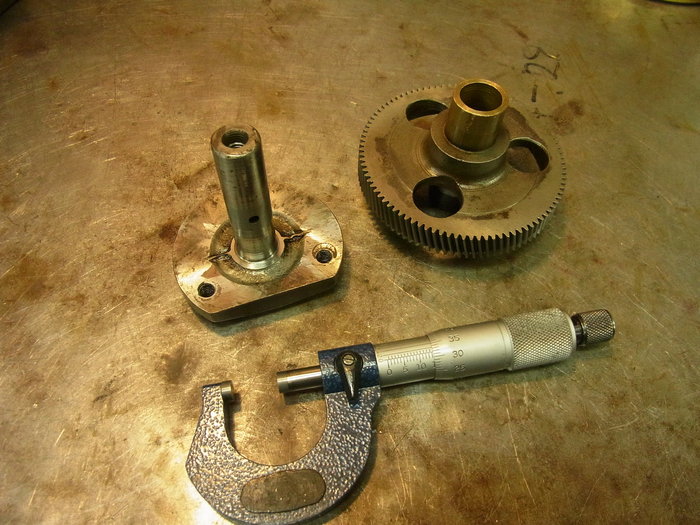

バラシて計測してみると、インターメディエイトギアスピンドルの下側(ピニオンギア側)が磨耗していました。
クリアランス不足でピニオンギアがインターメディエイトギアを押してしまっていたのでしょう。
ブッシュとのガタも多かったので、交換調整ですね。
ということで、その辺のことはまた次回。
