2012年 04月 04日

1968XLH バルブガイド

今日はアイアンスポーツのバルブガイド交換。


ヘッド側のバルブガイド穴の内径計測。
前後ヘッドのIN側、EX側共に14.32mm~14.33mm。
この穴が楕円になっていると、ヘッドとガイドの隙間からオイル下がりをします。
アルミヘッドと違い、鉄ヘッドはここが変形していたり傷ついていることが少ないので良いですね。

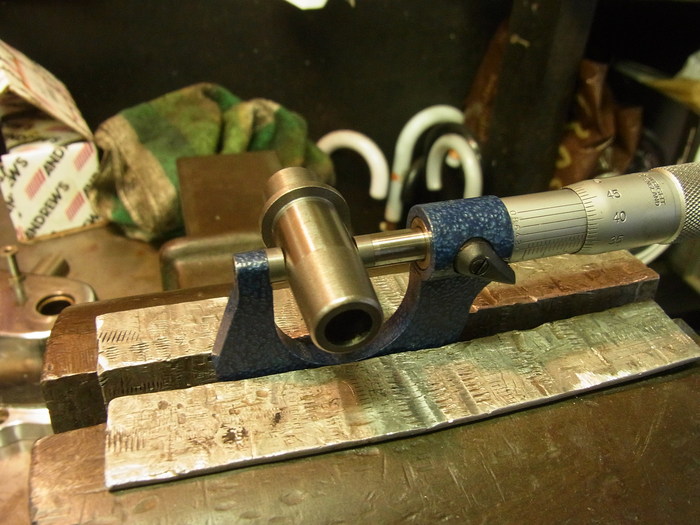

新たに使うバルブガイドはROWE CAST IRON STDサイズ。
外径は14.35mm。
ヘッドとの嵌め代は0.02mm~0.03mmになりますね。
鉄ヘッドと鉄ガイドの嵌め代としては少しきつめでしょうか。
ちなみにガイドのオーバーサイズは0.001”刻みであり、+0.003”まであります。

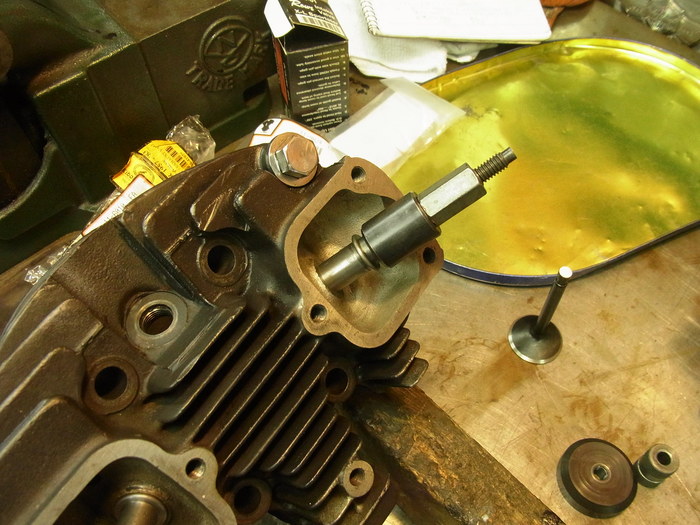

圧入工具で圧入。


圧入した分、バルブガイドの内径は縮んでしまるので、専用リーマーで真円拡大します。

マニュアル上のクリアランス
IN 0.038mm~0.088mm
EX 0.063mm~0.11mm

この後はバルブシートカット、すり合わせですね。
