BMW R12 点火タイミング

どうしても点火時期が5度ぐらいずれてしまうR12

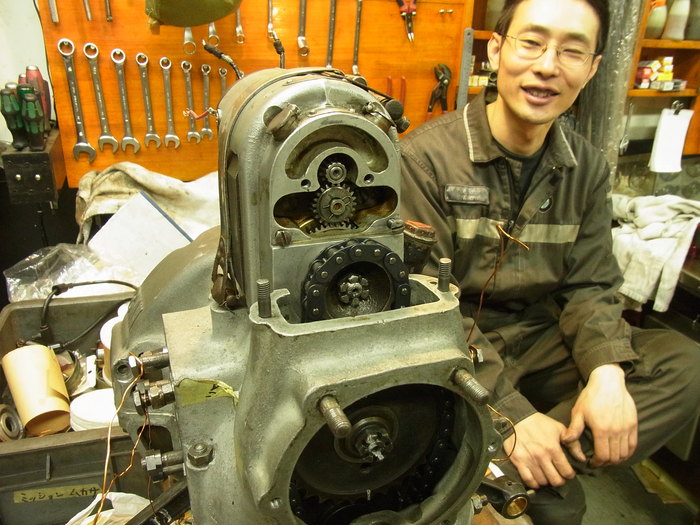

マグネトーのタイミングチェーンスプロケットのキー溝位置がズレているのか?
キーを無視して組むのも心許無いテーパー部。

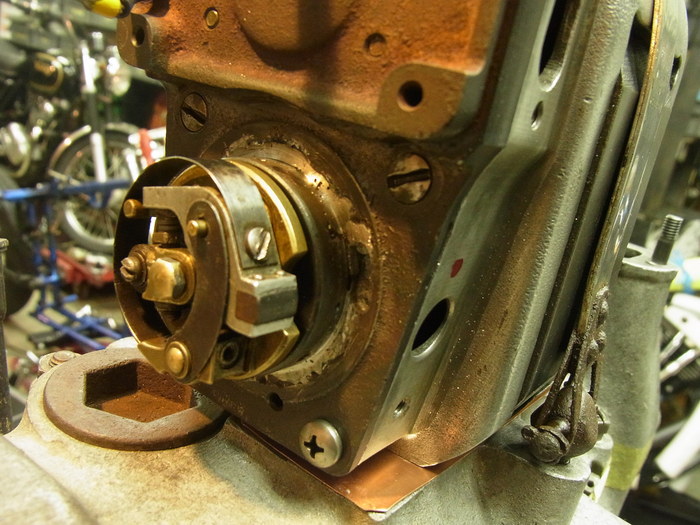

カムリングのストッパー溝の位置を修正し点火時期を合わせることに。


カムリングの消耗もあり、左右シリンダーで多少のズレがあるものの、無事点火時期がでました。

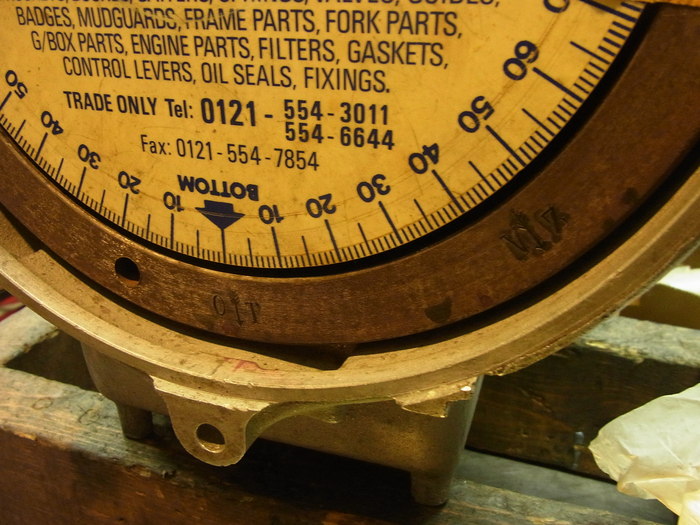

資料では、遅角 圧縮上死点 0度
       進角 圧縮上死点前 44度 との事。

サイドバルブでは44度とは随分早い気がします。
わたくしのハーレーVLD(サイドバルブ)の進角位置は圧縮上死点前 30度~33度
随分違いますね。
水平対向エンジン特有の何かがあるのでしょうか?
この辺のことはE本氏にお任せします。
