2012年 04月 02日

1968XLH ロッカーアーム

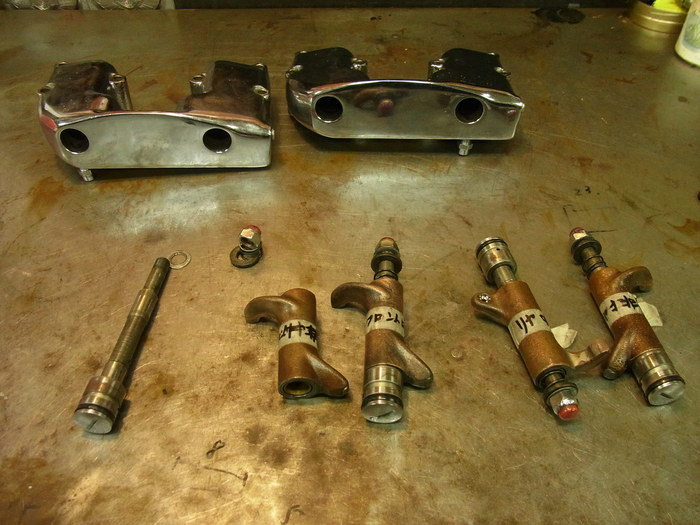

今日はハーレー・アイアンスポーツのロッカーアームのお話。


ロッカーアームは、カムに持ち上げられたプッシュロッドに押され、圧縮されたバルブスプリングの力でバルブに押されと、シーソーのような動きをしています。
常に上下の力がかかっているので、ロッカーアームとロッカーアームシャフトには上下のガタがでます。

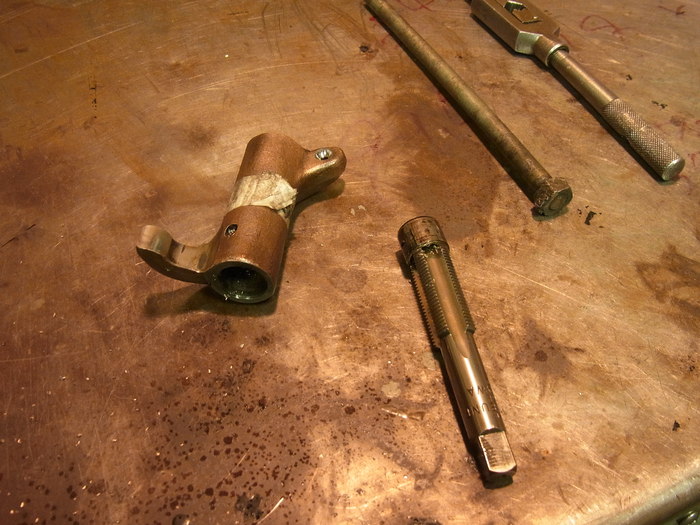

5/8”-18山のタップでブッシュにタップを切り叩いてブッシュを抜きます。

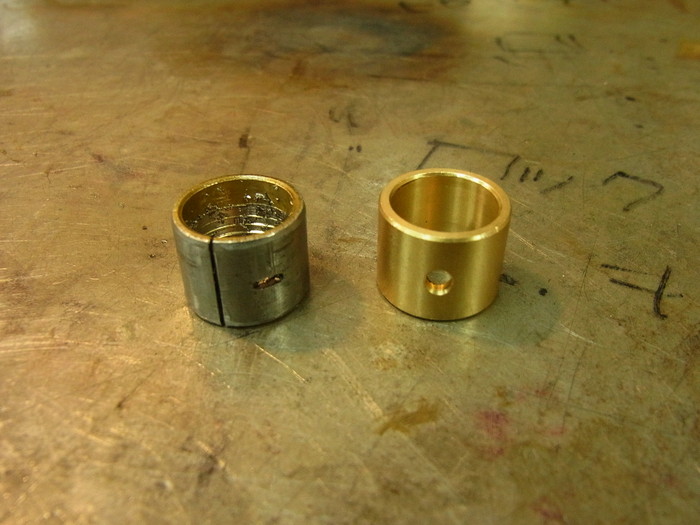

純正タイプの割りが入っているブッシュ(写真左)では真円は出づらいので社外のワンピースタイプを使います。

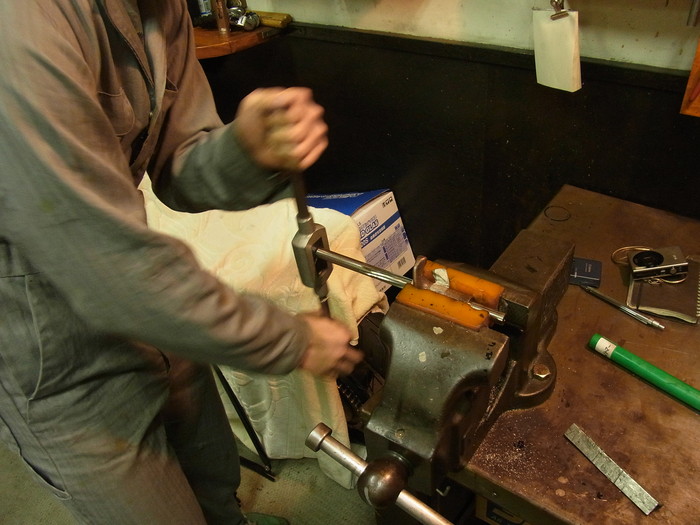

ブッシュを圧入し、ストレートリーミングします。

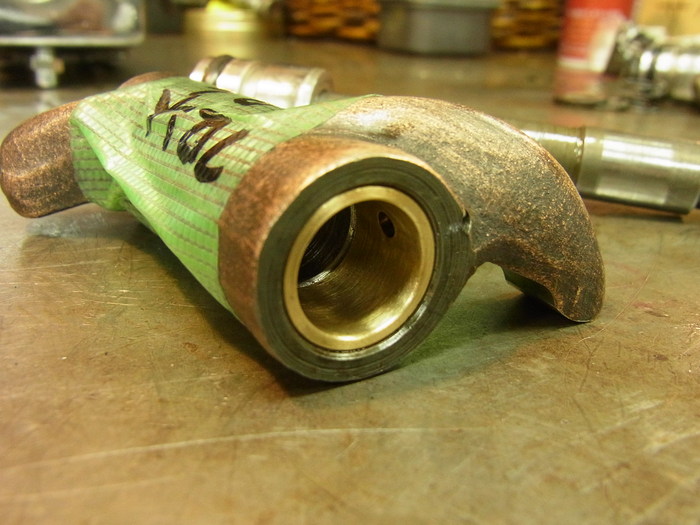

ロッカーアームのバルブ側にはオイル穴が開いているので、ブッシュの穴と合わせるように圧入します。



実際に使うロッカーアームシャフトで軽くラッピングし、ホーニングをします。

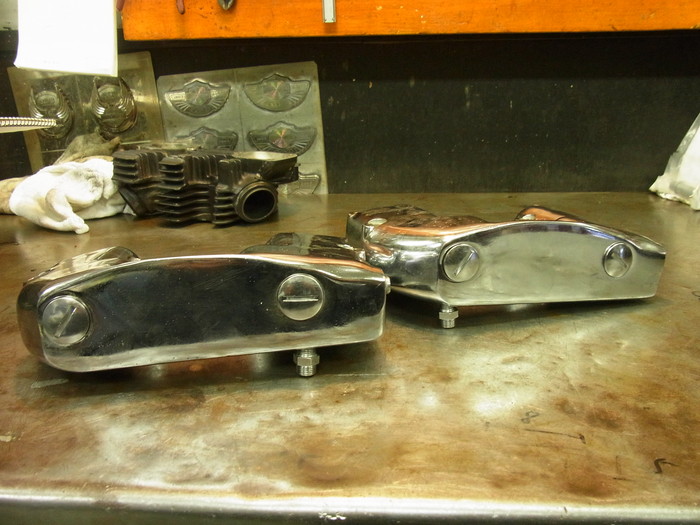

ロッカーアームカバーにロッカーアーム、スプリング、カラーを入れておき、ロッカーアームシャフトを圧入し、完成です。

ロッカーアームシャフトとロッカーアームブッシュのクリアランス
0.0127mm~0.05mm
