2012年 03月 28日

VELOCETTE MAC オイルライン

今日は1938年ベロセットMACのオイルラインのお話。


オイルポンプから加圧されたオイルはポンプの横の穴(ここにチェックバルブが入る)からタイミングカバーへ。

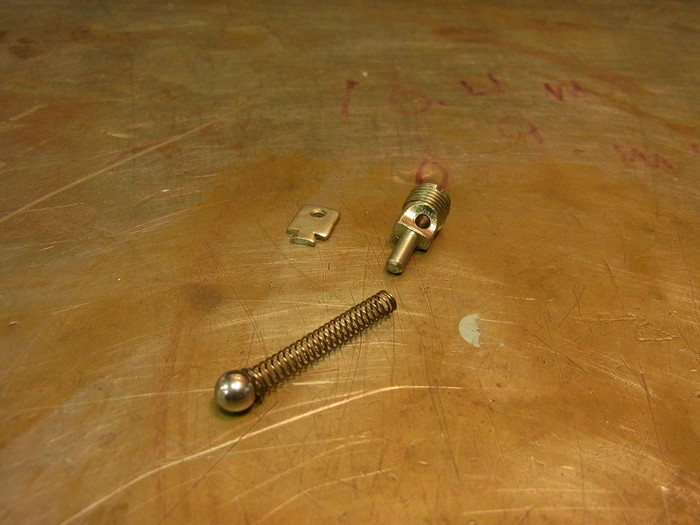

チェックバルブは板タイプとネジタイプの2種類あります。コイツはネジタイプのもの(ケースにねじ山が切ってある)

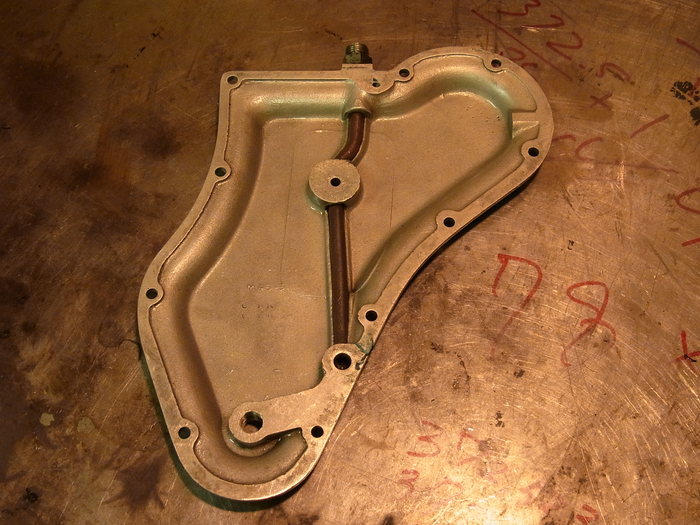

ケースからタイミングカバーを通り、クランクビッグエンド、カムブッシュ、シリンダー内壁、ロッカーアームへオイルが圧送されます。

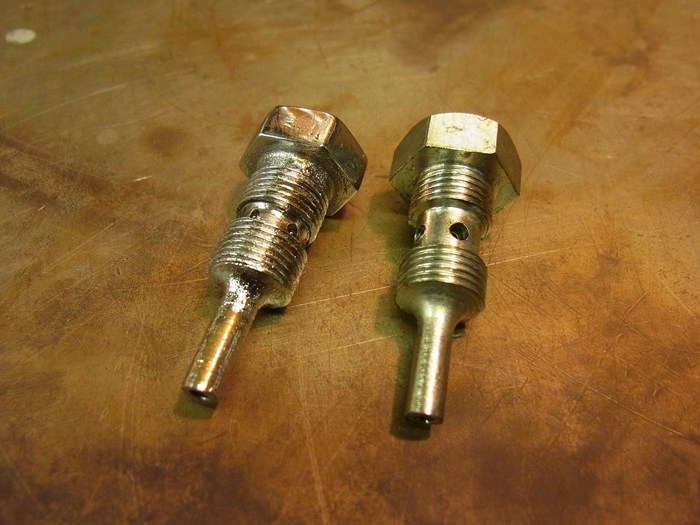

ビッグエンドに行くオイルはタイミングカバー下にあるオイルジェットを通り、ピニオンシャフトからビッグエンドへ。

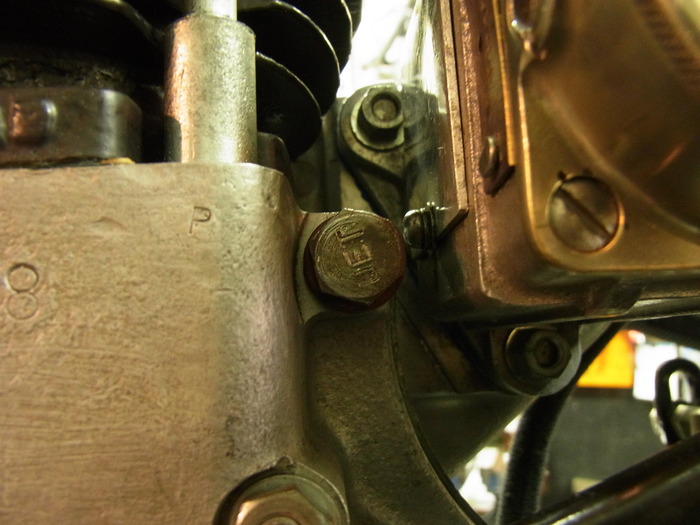

タイミングカバーの上の穴からオイルジェットボルト(ボルトに穴が開いている)へ行き、シリンダー内壁を潤滑。



オイルパイプを通りロッカーアームを潤滑。

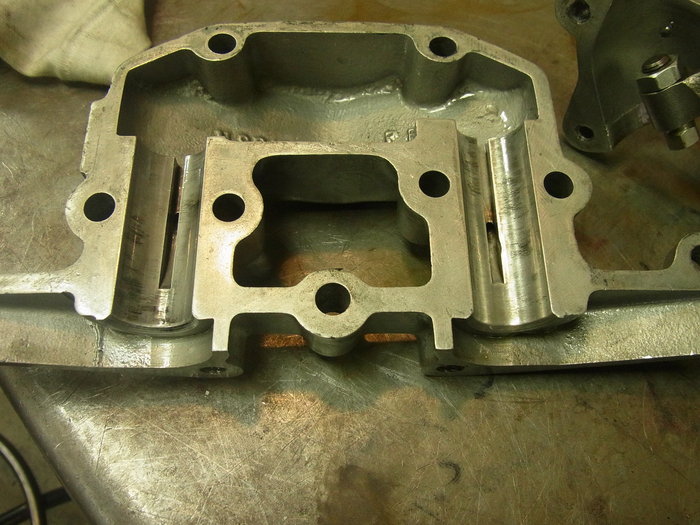

ヘッドに行ったオイルはプッシュロッドカバーを通り、タイミングギアボックスへ落ちていきます。

オイルの流れは大体こんな感じでが、ベロセットのオイルシステムには少々疑問があります。次回はそんなお話でもしてみますか。
