2012年 03月 18日

1971FLH ピニオンシャフトベアリング

今日はショベルビッグツイン、FLHのピニオンシャフトベアリングのお話。


ピニオン側のベアリングはバラ玉のローラーべらリング28個です。
ローラーサイズ STD 0.25”(6.35mm)×0.49”(12.44mm)となってますが、新品ローラーを実測してみると、STDローラー直径は6.344mm。
この0.006mmの差異でクリアランスを取っています。

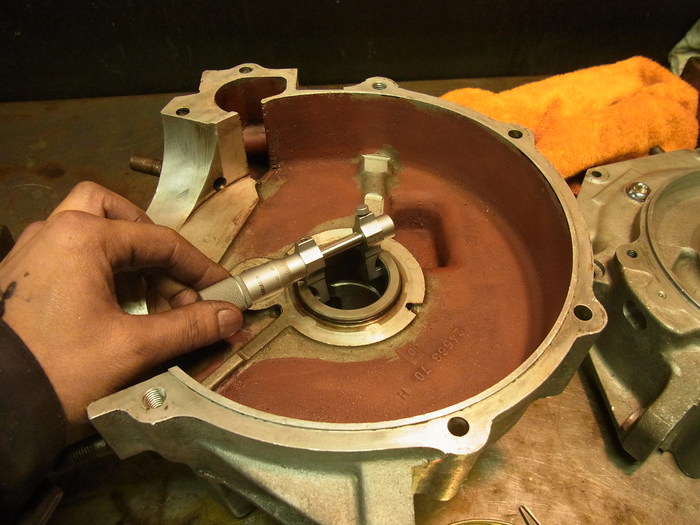

クランク側、ピニオンシャフトベアリングレースの内径は44.45mm(1-3/4”)

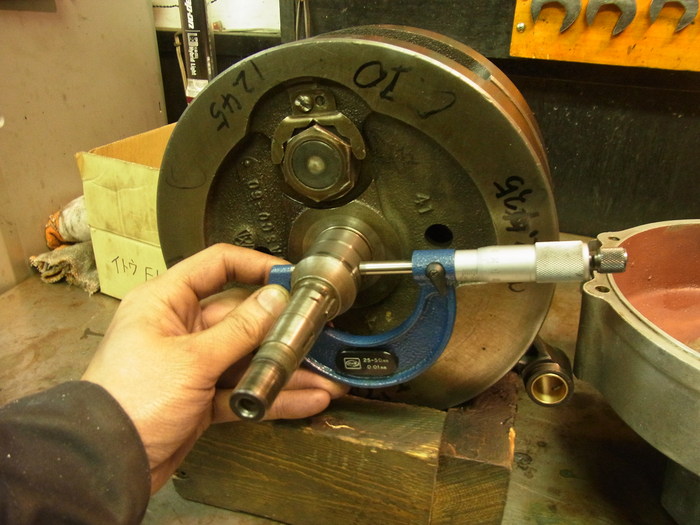

ピニオンシャフト径は31.75mm(1-1/4”)

計算すると・・・
44.45mm(レース内径)-{6.344mm+6.344mm(ローラーベアリング2個)+31.75mm(ピニオンシャフト径)}
=0.012mm(クリアランス)

ピニオンシャフトベアリングクリアランスは0.012mmとなります。

ベアリングレースが磨耗してた場合、レースラッピング&オーバーサイズベアリングを使い、クリアランスを0.01mm~0.02mmになるよう調整します。
