2012年 03月 14日

1954KH スイングアーム2

色々と問題がありそうなので、ばらしたハーレーKHのスイングアーム。



アームとラグの継ぎ目に謎の“切れこみ”があったり、歪んでいたりということで、スイングアーム交換です。
確かにこの車両のリアタイヤは、随分横にずれていました。

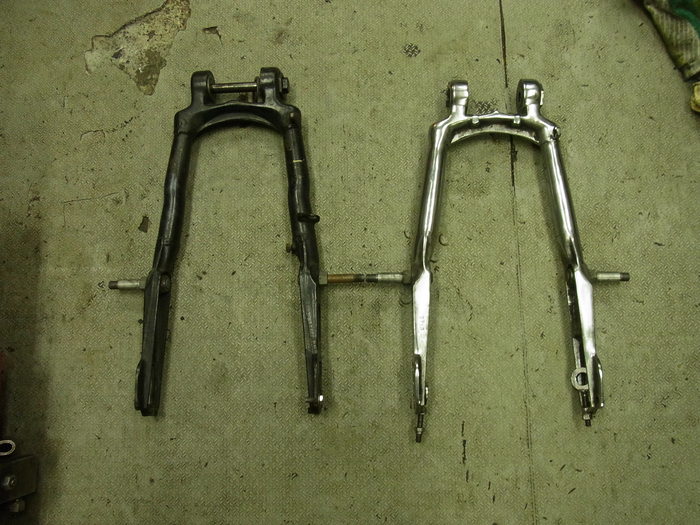

73年XLHのスイングアームと比べてみると、KHのものはピボット部からリアショックスッタッドの距離が約30mm短い。(左、XLH 右、KH)


XLHのスイングアームはXLCHのものよりもパイプ部が約1in長いという話を聞いたことがあります。

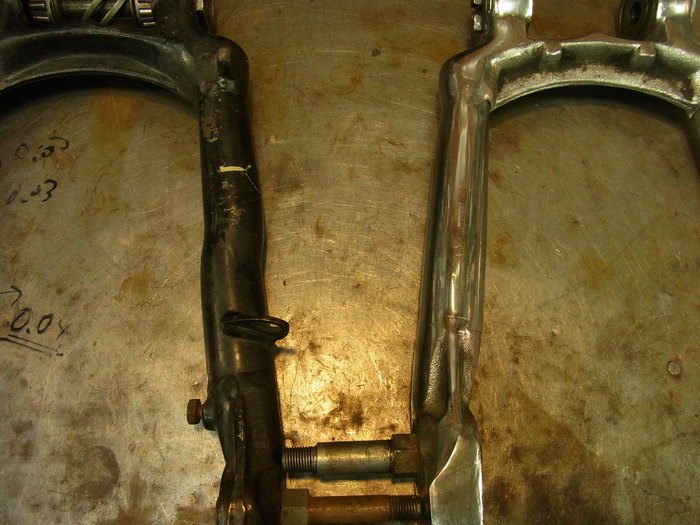

ストレートのパイプのKHと曲がっていて長いパイプのXLH。
KHのスイングアームとXLCHのスイングアームの形状は近いのでしょう。

調べてみると・・・
54年~65年KH,XLH,XLCHのスイングアームは共通。
67年74年のXLH,70年~74年のXLCHのスイングアームは共通。
67年~69年はXLCHだけのスイングアームがあります。

つまり、54年~66年までは全モデル短いスイングアーム。
67年からXLHが長いスイングアームに。
70年からXLCHも長いスイングアームになるってことでしょうか?

なんだかややこしいですね。
まだまだ知らない事ばかりです。
