1935 VLD クランク

今日は久しぶりにハーレーVLDネタ、クランクのお話。

クランクピン、スプロケットシャフト、ピニオンシャフトは終了していたので新品に交換。
この辺のリプロ品が出ていて助かりました。

1935 VLD クランク_a0248662_201442.jpg

ピニオンシャフト
1935 VLD クランク_a0248662_202243.jpg

スプロケットシャフト

1935 VLD クランク_a0248662_221477.jpg

1935 VLD クランク_a0248662_222223.jpg

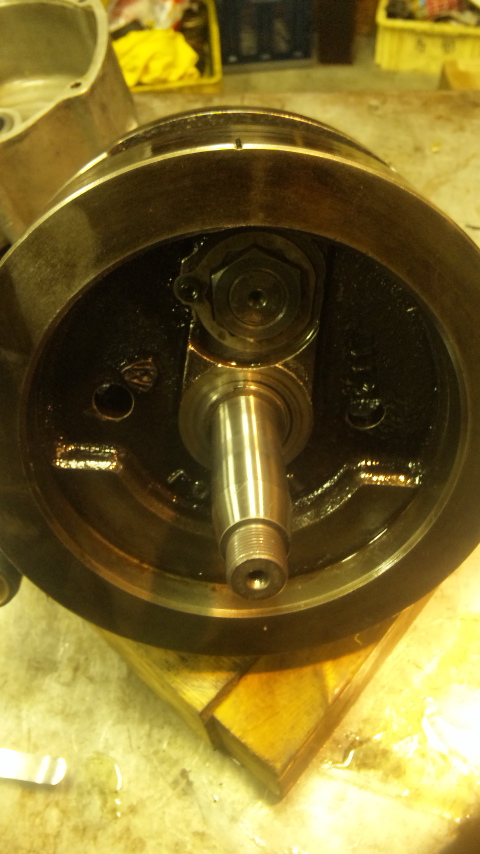

シャフト径はスプロケットシャフト、ピニオンシャフト共に1インチ。
ネジサイズは3/4”-18山。
ピニオンシャフトナット、スプロケットシャフトナットどちらも138N.mで締め付けました。

1935 VLD クランク_a0248662_2183172.jpg

1935 VLD クランク_a0248662_2184179.jpg

アールテックエンジニアリングの前身、Rエンジニアリングでビックエンドベアリングレース圧入、ラッピング、クランク組み立て、芯出し、バランス取り、スモールエンドブッシュ製作してもらったクランク。

ビックエンドベアリングクリアランスは0.025mm。ナイフ側コンロッド先端部が1mm横に動く程度。
コンロッドサイドクリアランスは0.2mm。




泥沼ダイビング
1935 VLD クランク_a0248662_2502012.jpg

Douglas90Plusのあのお方も、泥沼ダイビング中であります。
その闇の深い深いところには何があるのでしょうか・・・・そこにはきっと・・・
