1971FLH シフター

今日はショベルビックツインのシフターのお話。


1979年まで使われていた、ドラム式のシフターカム。ラチェットトップってヤツです。


シフターギアとシフターカムのギアには合わせマークがあります。(FXとFLHで違う)
しかしない場合もあるので、バラす時に確認して印を付けておきましょう。


シフターカムのV字型した谷にスプリングで押されたカムフォロアーが刺さり、シフターカムの位置を固定します。


その時アダプタープレートのタイミングノッチ(プレートの凹んでいる部分)とシフターギアの凹部分が合うようにして、アダプタープレートブラケットスクリュー(マイナスネジ)を締めます。



ポールキャリア。
スプリングで押されたポール(爪)がシフターギアにかかり、シフトチェンジ時ポールキャリアが回転運動し、シフターカムが回転する訳です。

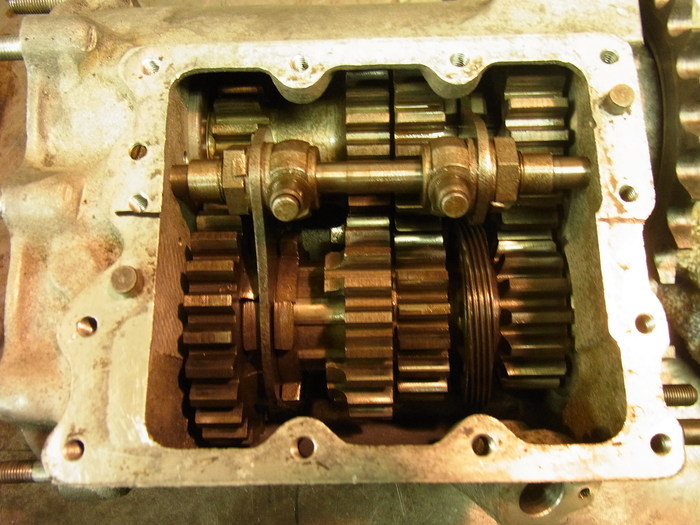

シフターフォーク、シフターを実際に組み、1速2速3速4速時それぞれのシフタークラッチの位置を確認します。


1速

2速

3速

4速


ニュートラル時にシフタークラッチ(ドッグギア)が1速と2速ギアの中心、3速と4速ギアの中心に来ていなかったら、シフターフォークの位置をシムで調整します。

シフタークラッチが中心の時のギアとのクリアランス
1速と2速ギア 2.0mm~2.3mm
3速と4速ギア 2.5mm~2.8mm

ハーレーは本当に調整するところが多いです。(特にシム調整)
調整を出来ると考えるか、調整をしなければならないと考えるか、難しいところです。
