1971FLH トランスミッション3

今日はショベルビックツインのトランスミッションの続き、カウンター側です。

1971FLH トランスミッション3_a0248662_442365.jpg

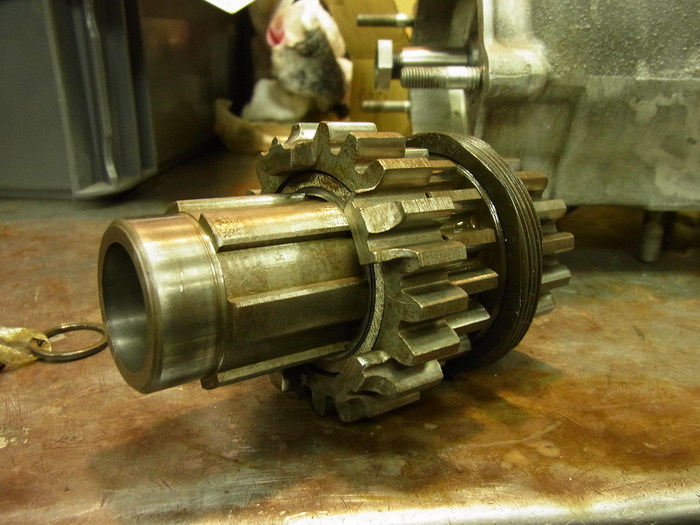

カウンターシャフト(3rdギア&4thギア一体式)に2ndギアを付け、ワッシャー&リテーニングリングで固定します。

1971FLH トランスミッション3_a0248662_4134418.jpg

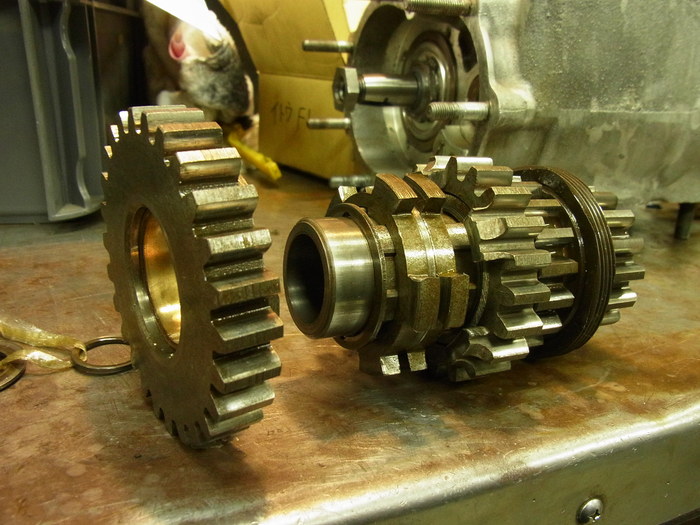

1stギアを取り付けます。
1st,2ndギアはフローティングブッシュで、ここにガタが出ていることは少なく優秀です。

1971FLH トランスミッション3_a0248662_437357.jpg

1971FLH トランスミッション3_a0248662_4372443.jpg

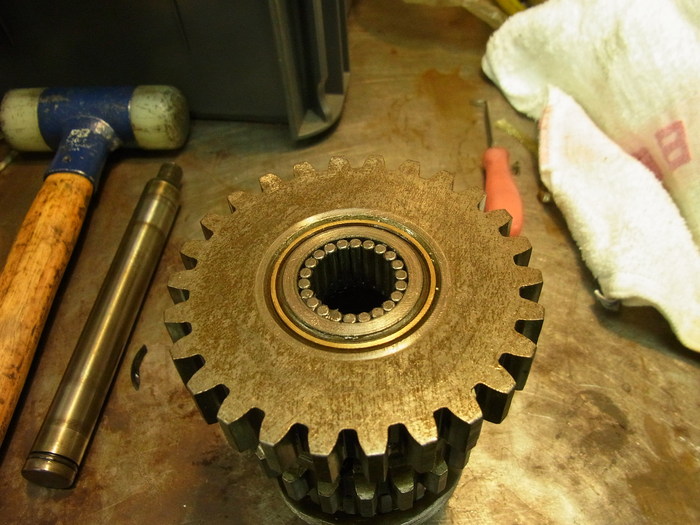

77年式までのカウンターシャフトの軸受けは、バラ玉のニードルベアリングで22個づつ入ります。
ベアリングサイズは0.125”×0.615”で0.0004o.s,0.0008"o.sがあります。(メインドライブギアと同じ)
グリスを塗って貼り付けます。

1971FLH トランスミッション3_a0248662_448150.jpg

カウンターシャフトエンドワッシャー。
このワッシャーの厚みを変え、カウンターシャフトのスラストクリアランスを調整します。

1971FLH トランスミッション3_a0248662_4522092.jpg

1971FLH トランスミッション3_a0248662_4523457.jpg

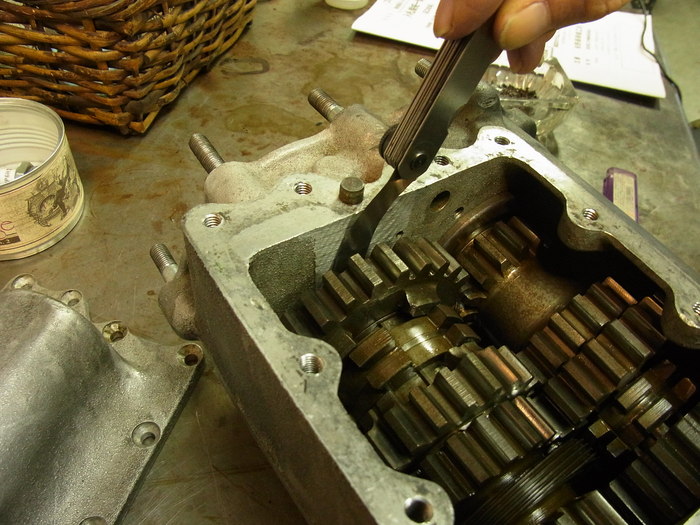

ベアリングがばらけない様に、ギアケースにカウンターシャフトギアアッセンブリーを入れます。
シックネスゲージを差し込んでクリアランスを測定します。
マニュアル上 0.18mm~0.3mm

これでギアボックスは終わり。後はシフターと、キックですね。
続きは次回ということで。
