2012年 02月 07日

VELOCETTE VIPER VALVE GUIDE

今日はベロセット・バイパーのバルブガイドのお話。

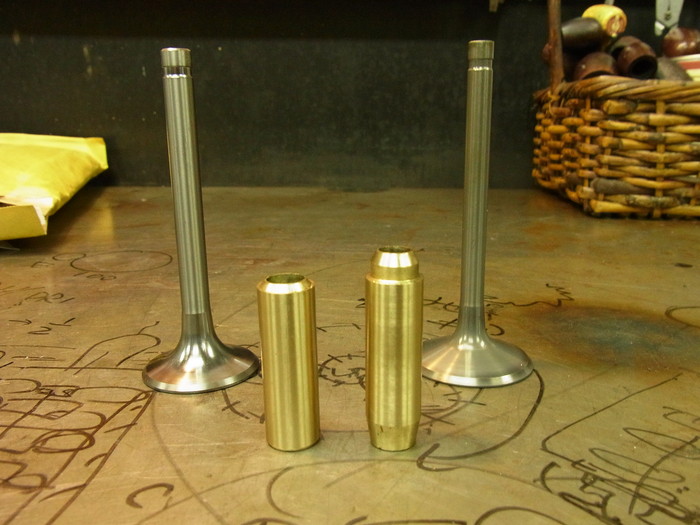

NEW VALVE GUIDE & VALVE
写真右がインテーク側、左がエキゾースト側
インテークバルブガイドの頭はテーパー状になっています。
これは吸気工程時、ピストンがダウンストロークし吸気バルブが開き、混合気を「吸う」訳ですが、その時一緒に、ヘッドに行ったオイルを吸おうとしてしまいます。そのオイルを燃焼室に入りづらくする為、テーパー状にしています。



ヘッド側バルブガイド穴内径とバルブガイド外径、計測。
ヘッド側バルブガイド穴は真円で問題なし。圧入しろは0.02mm~0.03mm。



バイパーのバルブシート。

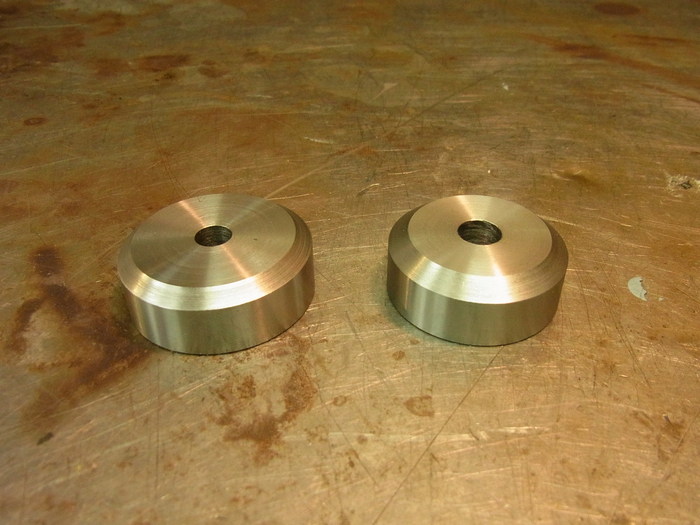

燃焼室をはみ出るように、逃げています。コイツにピッタリはまる様に、圧入工具の受けを作りました。

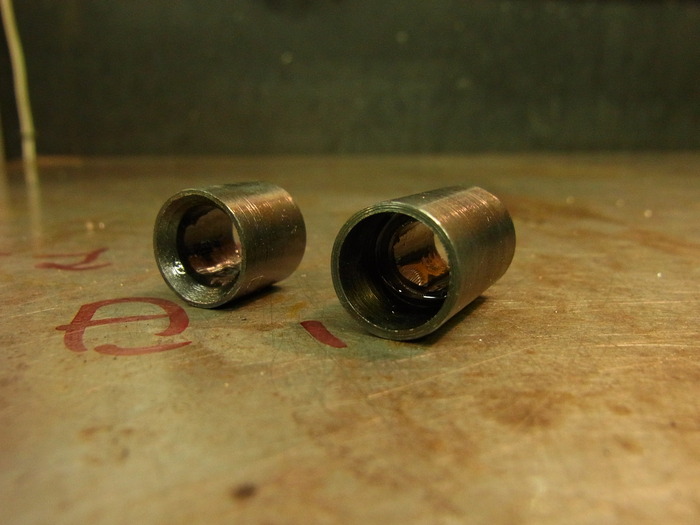

テーパー状になっているバルブガイドの頭を潰さない様に圧入する工具。
コイツも製作しました。


ヘッドを暖めて、圧入工具を使い圧入。



バルブガイド先端からシリンダーヘッドまでが0.343in(8.71mm)になるところまで圧入します。
バルブスプリングボトムワッシャーのガイドにもなる訳です。
