2012年 02月 06日

1971FLH カムギアボックス回り

今日はショベルビックツインカムギア回りのお話。

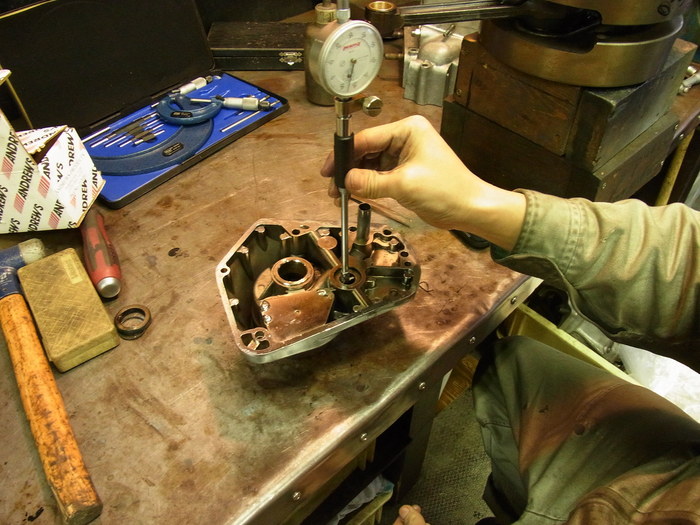

カムギアブッシュ、ピニオンギアシャフトブッシュの内径を測定します。
カムギアシャフトとカムブッシュのクリアランス  0.013mm~0.03m
ピニオンギアシャフトとピニオンギアシャフトブッシュのクリアランス  0.02mm~0.04mm



クリアランスが大きかったのでブッシュ交換です。
コイツはカムブッシュごとカムカバーがクロームメッキされていました。
お陰でブッシュがジャキジャキです。アメリカから来る車両によくあることですが、何でブッシュごとメッキをしてしまうのでしょう?

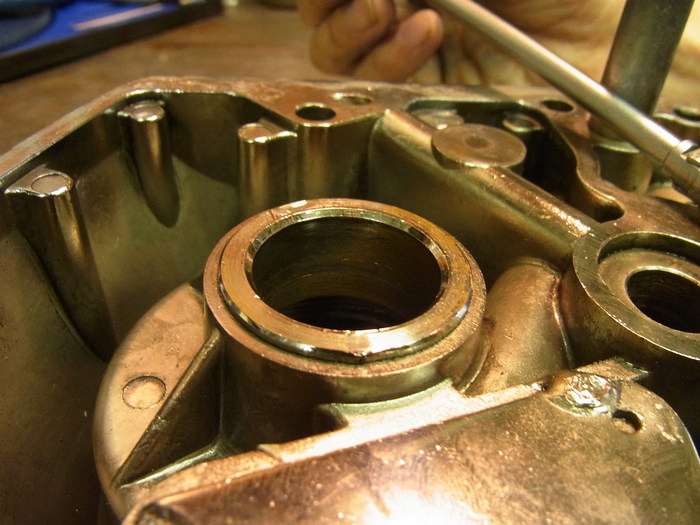

ブッシュが取れたカムギアケース。
ピニオン側(小さいほうの穴)にオイルラインが通ってます。
オイルポンプから加圧されたオイルがケース右側の楕円形した穴からオイルラインを通り、ピニオンシャフトへ行き、ピニオンシャフトを通って、ビックエンドを潤滑します。

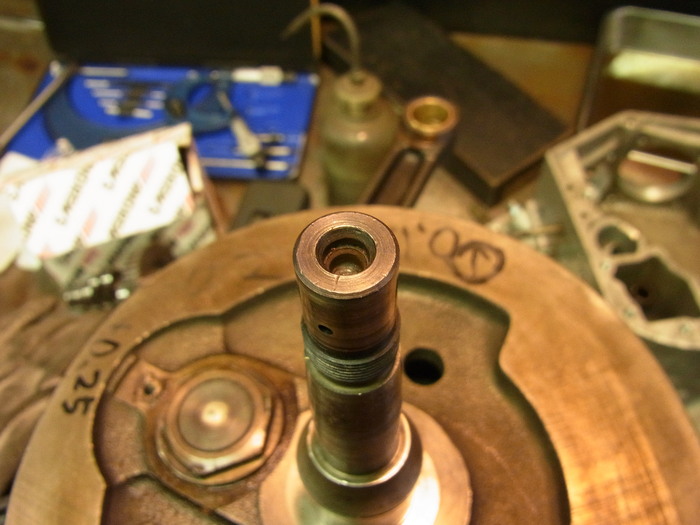

ピニオンシャフト。
ピニオンシャフトにはオイルラインが通っているわけですが、1958年から1972年のものはシャフトの横側(ブッシュが当たるところ)からオイルがはいります。
1973年以降のものはピニオンシャフトの先端から入ります。

なんだかこの時期は別れが多い季節です。
そんな時、過去を振り返ってみたりして・・・まぁそれも良いものです。
個人的な感情ではありますが、トリニティースクールでしか出会えないような人達(人種?)に沢山出会いました。自分には貴重なことです。
古いバイクと、共に向き合い一喜一憂できる空間は、なかなか無いです。
別れがあれば出会いがある。
また新たな出会いを期待しています。
