VELOCETTE VIPER GEAR BOX

今日は1960ベロセット・バイパーのギアボックスのお話。

ベロのシフトチェンジ、オペレーティングメカニズムは小スペースで、良く出来ているのでご紹介します。

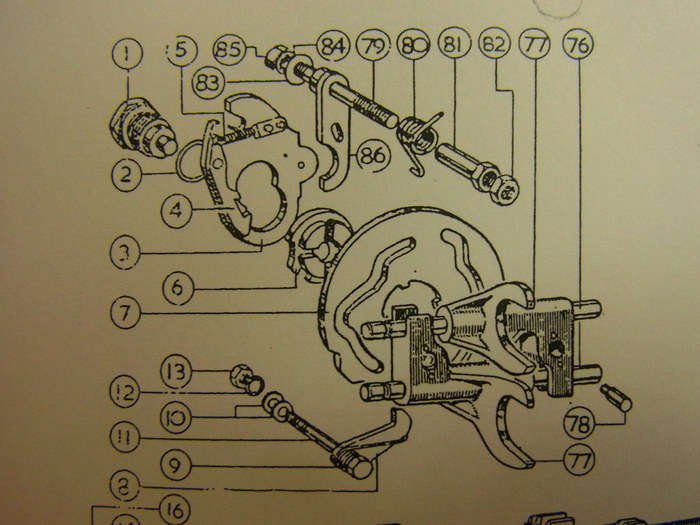

ギアチェンジロッカーアームピンと連動した③ストライキングプレートがギアチェンジ時に上下に動きます。
ストライキングプレートに付いている④ストライキングパウルが⑥カムプレート・ラチェットプレートを回します。
カムプレート・ラチェットプレートが⑦カムプレートを回し、セレクターフォークを動かしギアチェンジするわけです。

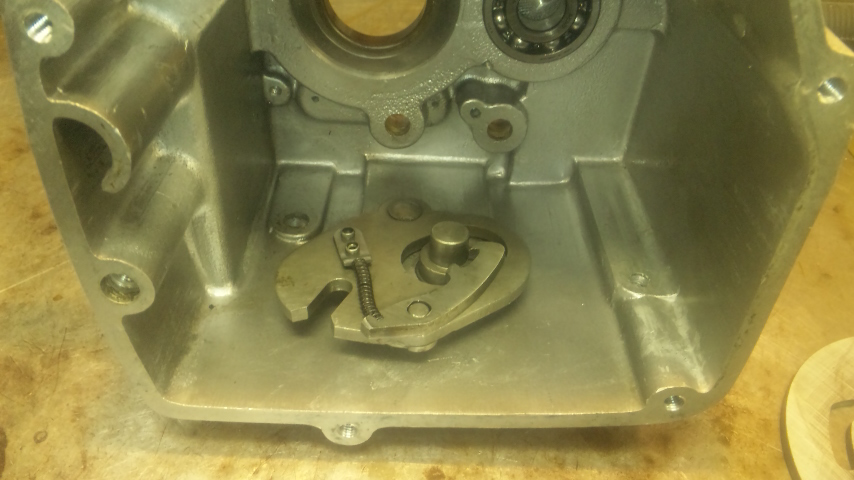

カムプレートピボット。
コイツにはシムがあり、ストライキングパウルの位置が良いところに来るよう、高さを調整します。


ストライキングプレート。
ギアチェンジロッカーアームピンと連動し動く訳です。
この形状を考えたベロッセットは偉いです。
ちなみにstrikingの意味は印象的な、奇抜なという意味らしいです。


図86のセンターライジングレバーが、シフトチェンジ後のストライキングプレートを元の位置に戻します。
半円形の部分が味噌ですね。

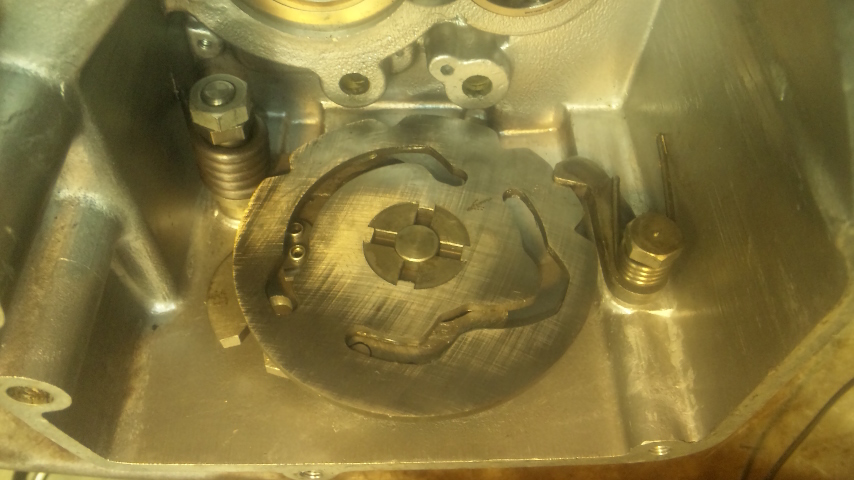

カムプレート・ラチェットプレートとカムプレートが付いて完成です。
位置決めの印が付いているので合わせましょう。

ベロセットのメカニズムは、小スペース化を考えられていて、その結果変わった仕組みになっています。
戦前車のギアボックスを見ると、4速ミッションと思えないほど小さいです。(ハーレーがでか過ぎるのか?)
ベロのメカニズムは変わっていて本当面白いです。
