1935VLD1200 オイルポンプ

今日はハーレーVLDのオイルポンプのお話。


1934年から1936年の2年間しか使われなっかたオイルポンプで、オペレーションディスクがプランジャー(ピストン的なもの)を押し、オイルを圧送する仕組み。
凝った仕組みではありますが、行き側しかないオイルポンプ(この年式のハーレーはトータルロス)の割には大袈裟に感じます。


陸王のパーツリスト。解り易いです。


4番カムのウォームギアがオペレーティングシャフトを回し、オペレーティングディスクを回します。
オペレーティングディスクのディスク部分は斜めに付いていて、この斜めディスクが回ることによって、プランジャーを押すわけです。

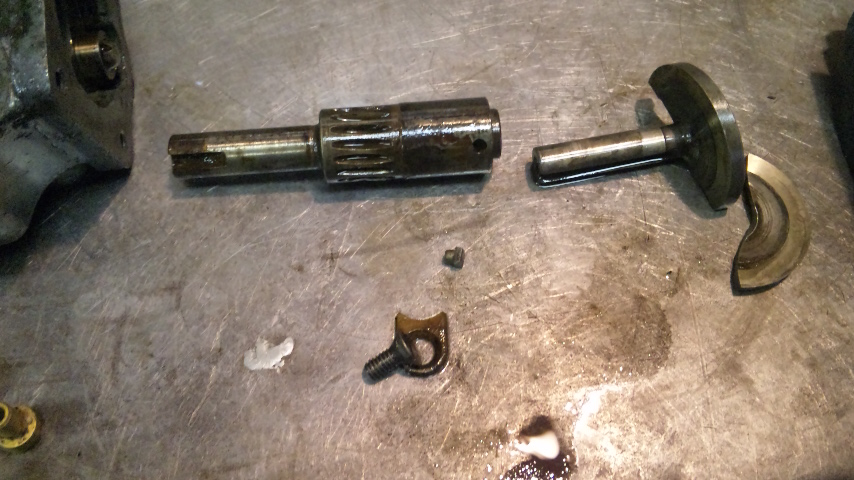

残念ながらディスクは割れてました。



オイルポンプ右側の仕組み。
アクセルと連動しているカムが付いおり、アクセル開度によってこのカムがオペレーションディスクを押す量が変わり、オイル圧送量が変わります。
このカムを上下させ、圧送量を調整しています。



オイルポンプ左側の仕組み。
オペレーションシャフトと連動してオイラーバルブディスク回ります。
プランジャーで押されたオイルはここで加圧され、バルブのそれぞれの穴からクランクビックエンド、チェーンオイラーへいきます。


大分解りずらいですが、大まかな仕組みです。
そのうち、お絵かきでもして解り易く説明しようと思っています。(2年間しか使われていなかったオイルポンプ、知りたい人は少ないと思いますが・・・)

このオイルポンプのリプロパーツは出ておりません。直すのは厄介ですね。


ちなみに、

陸王のパーツリスト。
展開図で描かれており、パーツナンバーもハーレーと同じなので解り易く便利です。(少し違う部分もあります。)



ハーレーのパーツリスト。
格好良いのですが、パーツがズラズラと並べられてるだけで解りづらいです。(戦前のパーツリストは大体このタイプですが・・・)
