バルブシートカット&すり合わせ

今日はショベルビッグツインのバルブシートカット、すり合わせのお話。
バルブスプリングの話と順序が逆になってしまいました。スイマセン。



ヘッド側バルブ外ガイド穴の内径を測定し、使うガイドを選定し圧入しました。
コイツはF側、R側共にインテーク.002”o.s エキゾースト.006"o.s
ROWE Ampco45 を使いました。

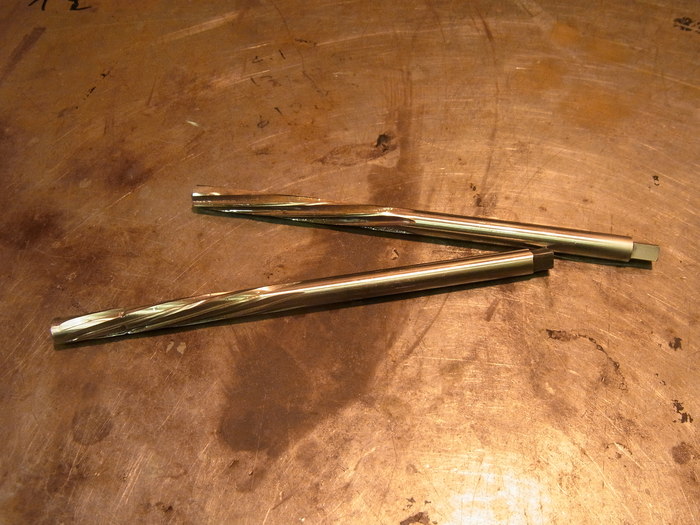

バルブガイドリーマーでリーミング後、ホーニングします。
バルブガイドクリアランスはIN側0.03mm EX側0.06mmぐらいにしました。
EX側はIN側に比べ熱を受け膨張する為、クリアランスを多く取っておきます。



バルブシートカットをします。
一般的にスリーアングルでカットします。
バルブとの当たり面は45度部分で、30度・60度をカットして、実際にバルブにあたる面幅や位置を調整します。
ハーレーの当たり面幅1.5mm。
バルブの当たり面は、バルブの熱をヘッド側に逃がす役目もしているので、排気側はこれより少し多めでも良いと思います。


バルブコンパウンドを付け擦り合せです。
シート全周に擦り合せられてていればO.Kです。
バルブガイドがシート面に対し垂直に圧入されていれば楽に擦り合います。


ちょっと解りずらいですが、つや消しになっているところ、当たり面です。
これでバルブスプリングを付ければ、バルブ回りは完成です。
