2012年 01月 20日

1935VLD1200 トランスミッション バラシ

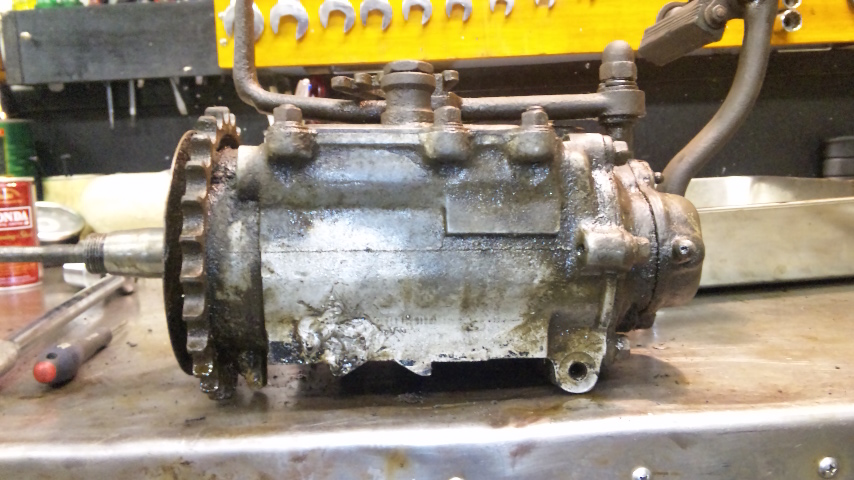

今日はハーレーVLDトランスミッションのバラシです。




クラッチプルロッド

クラッチリリースフォークが、スターターとカバースターターカバーキャップに挟まれてとまっています。

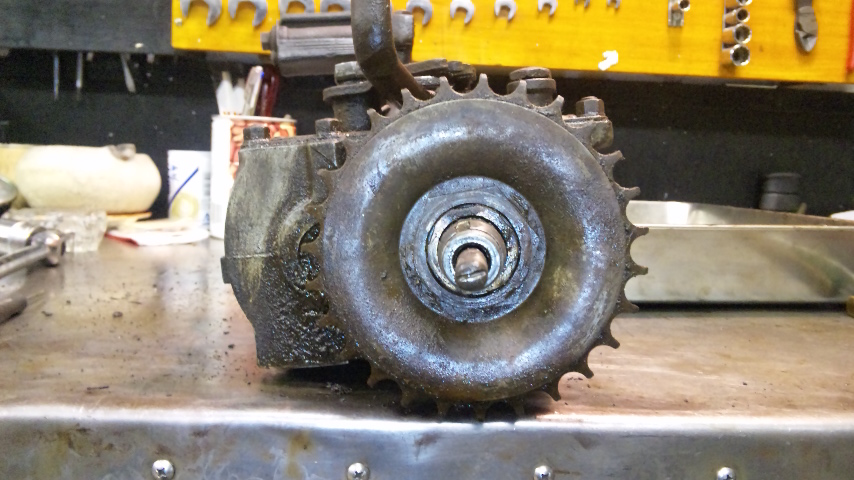

ドライブスプロケットを外します。
歯数は27丁。オイルシールはフェルトです。

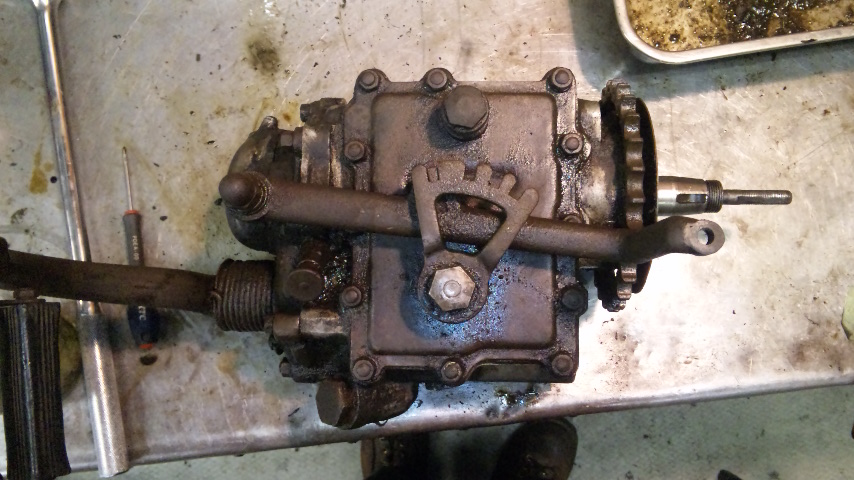

トップカバーを外します。
足みたいに見えるギアトッププレートが回ることで、スライダーギアが移動し、ギアチェンジします。
クラッチリリースレバーでロックされる仕組みになってます。つまり、クラッチを切らないとギアチェンジが出来ません。(上から2番目の写真を見てね)


シフターシャフト&シフターロッド。
コイツでシフターレバーと連動し、ギアトッププレートが回ります。

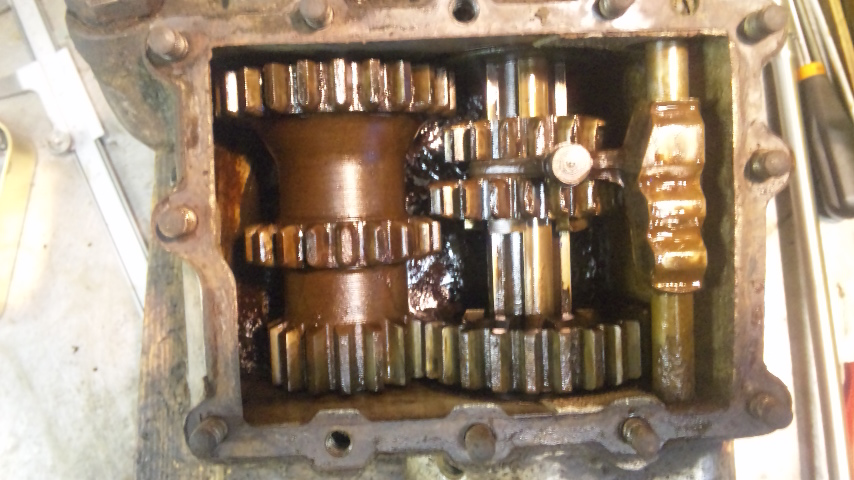

36年以降の常時噛み合い式と違い、メインシャフト側のスライダーギア(ファースト、セカンドギア)が、移動して、カウンター側ギアと噛み合う仕組み。
カウンターギアは、一体式です。


スライダーギアフォークを取ります。
右下にあるロックスクリューをはずし、キック側に開いている穴から、細い棒でスライダーギアフォークシャフトを叩いてやれば抜けます。

まぁ、今日はこんなところで。
このギアボックスの仕組みはJD(20年代)も同じだと思うのですが、古いバイクの仕組みはシンプルで良いですね。
ところで・・・




20年代と思われるモーターサイクル合同コンパの写真です。
当時の男子女子は、こんな感じで交流を深めていたのでしょうか?
そんな時代に憧れてしまう僕です。
