タイミングホール ヘリサート

タイミングホールとは上死点、点火時期の時のクランク位置を知る為の穴です。
ハーレーのタイミングホールのネジ山がなめている事が非常に多いのですが、クランクケースにある為、ちゃんと直すにはケースをばらさなくてはいけません。
その為、あの手この手で誤魔化し修理をしている物は、少なくありません。

という訳で今回は・・・

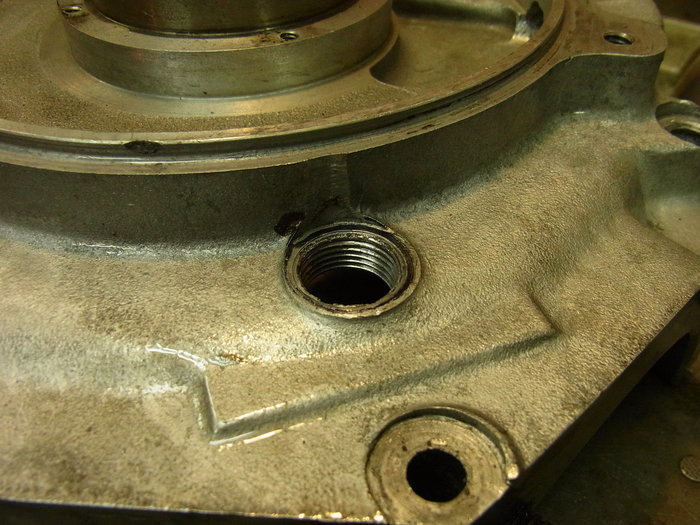

タイミングホールのネジサイズは5/8”-18UNFですが、テーパーネジの3/8”-18NPTが無理やり入っていました。
テーパーネジとは配管用ネジで、雄ネジ側がテーパー状になっていて雌ネジ側に食い込ませ、オイル漏れを防ぐもので、ハーレーではオイルラインやブレーキホースなどに使われています。
5/8”-18UNFと3/8”-18NPTは良く似ているサイズなので、無理やりぶち込んで誤魔化したのでしょう。

ヘリサート修正し、元のボルトを使えるようにします。

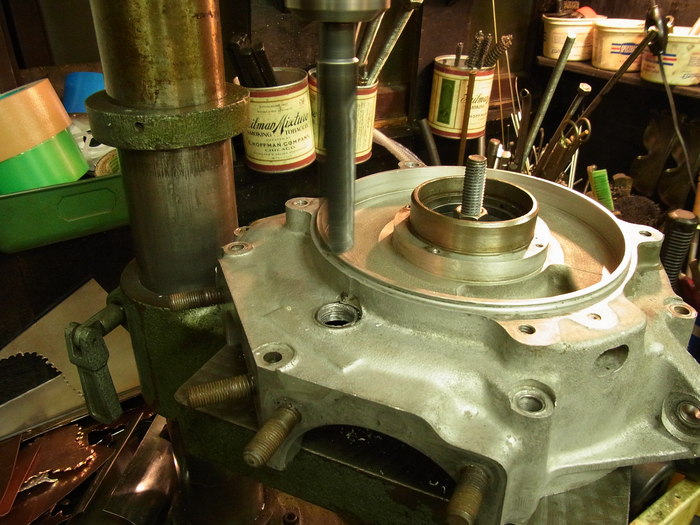

ヘリサート用のねじ山を切る為の、下穴を開けます。
ヘリサートは下穴が命。垂直に開けましょう。


ヘリサート用タップでネジを切ります。


綺麗に切れました。ここにヘリサートコイルを専用工具で入れます。


出来上がりです。

ネジの“ハタラキ”(ネジが利いている距離)は1ダイヤメーター以上ないといけません。
1ダイヤとは、そのボルトの直径のことです。
タイミングホールの場合、ボルトの直径が5/8”なので15.8mm以上必要になるのですが、ケース側、雌ネジの距離はその2/3ぐらいしかありません。
これではナメ易い訳です。
