2012年 01月 05日

HARLEY-DAVIDSON 1935VLD1200 腰上バラシ2

腰上のばらし、続きです。

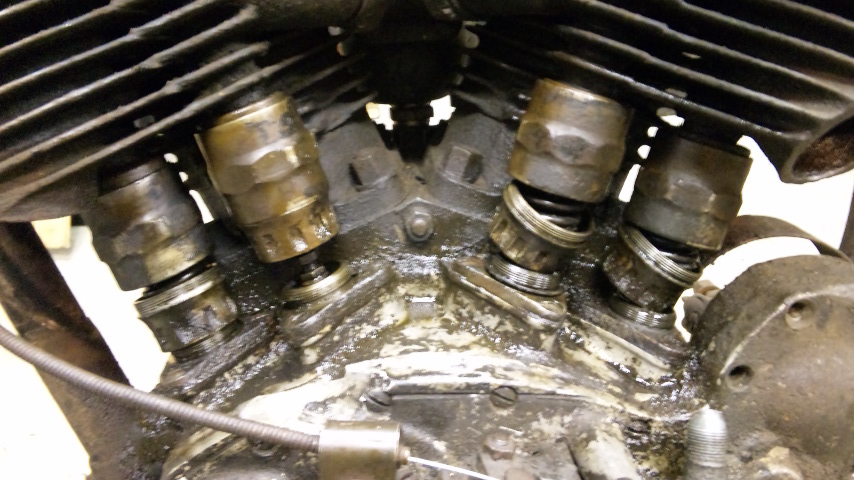

まず始めにバルブスプリングカバーをはずしておきます。
VLのバルブスプリングカバーはUpper,Lower,Centerと3ピース構造になっていて、Upperはバルブガイドと共にシリンダーに止まっているので、Lower,Centerwをはずしておきます。
ここも固着してなかなか外れませんでした。

シリンダーベースナットをはずします。

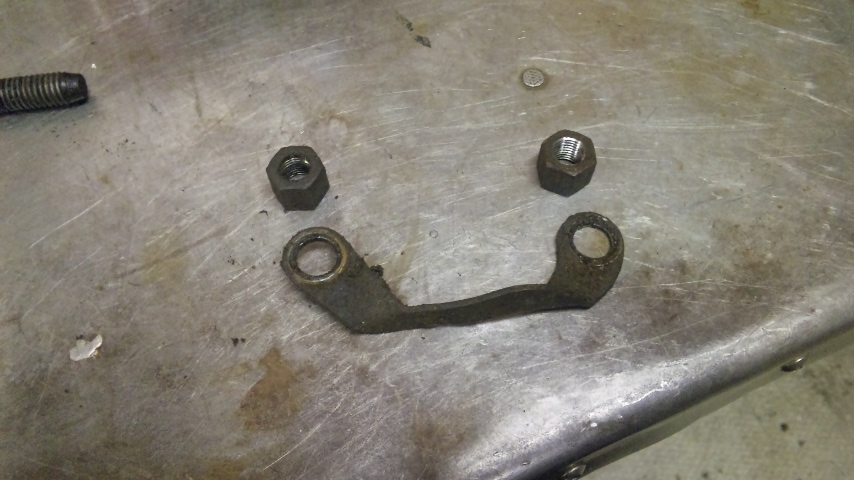

リアシリンダー側にはドレンバルブレバーキャッチなるものが、共止めされています。

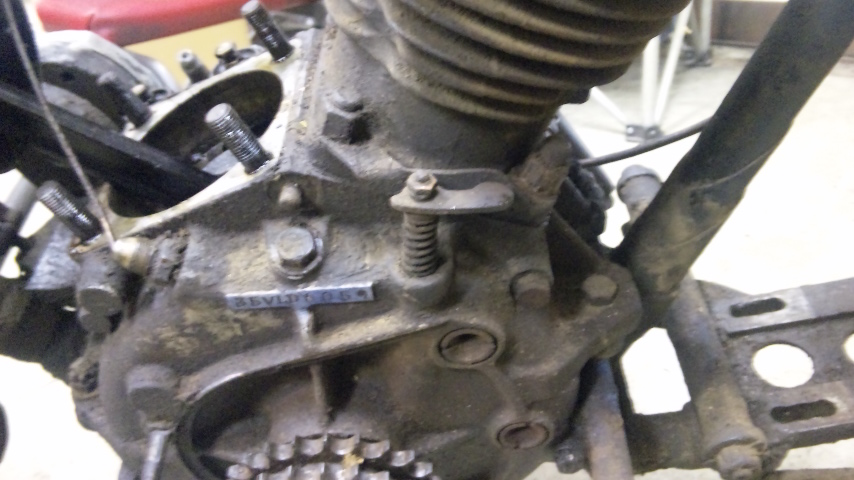

VLはドレンボルトではなく、ドレンバルブレバーを押して、ドレンバルブを開きオイルを排出する仕組み。
オイルを抜くとき、レバーをこのドレンバルブレバーキャッチに引っ掛けておくのですね。

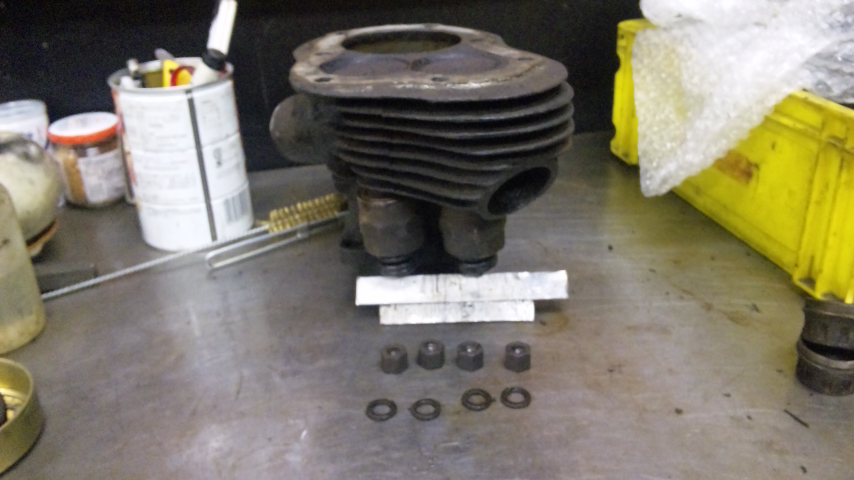

無事シリンダー摘出。
固着などなければ、サイドバルブの腰上をばらすのは楽ですな。
次回は、タイミング側、プライマリー側ですね。
